복잡한 비전 검사를 위해

아직 PC 시스템까지 구성하고 있습니까?

PC급 처리 성능을

하나의 Smart Camera에

0.3MP부터 5MP까지 다양한 Mono·Color 센서와

C-Mount 광학계, 고성능 내장 프로세서를 기반으로
복잡한 머신비전 검사를 카메라 자체에서 처리합니다

복잡한 비전 검사를 위해

아직 PC 시스템까지 구성하고 있습니까?

PC급 처리 성능을

하나의 Smrat Camera에

0.3MP부터 5MP까지 다양한 Mono·Color 센서와

C-Mount 광학계, 고성능 내장 프로세서를 기반으로
복잡한 머신비전 검사를 카메라 자체에서 처리합니다

MACHINE VISION PAIN POINT

검사가 복잡해질수록 비전 시스템도 커지고 있습니까?

생산속도와 검사 항목이 늘어나면 카메라 성능뿐 아니라

이미지 처리와 광학계, 비전 소프트웨어까지 함께 고려해야 합니다

WHY MV-4000

센서부터 소프트웨어까지

검사 조건에 맞춰 구성합니다

MV-4000은 다양한 센서와 C-Mount 광학계, 고성능 내장 프로세서를

하나의 스마트 카메라에 구성합니다

간단한 머신비전부터 고속 검사, 정밀 측정과 코드 검증까지

검사 난이도에 따라 시스템을 확장할 수 있습니다

SENSOR
0.3MP · 1.3MP · 2MP · 5MP / Mono · Color
SPEED
모델에 따라 최대 240 FPS 이미지 획득
OPTICS
C-Mount Lens + External Lighting
PROCESSING
Dual-Core Processor · 2GB RAM · 32GB Storage

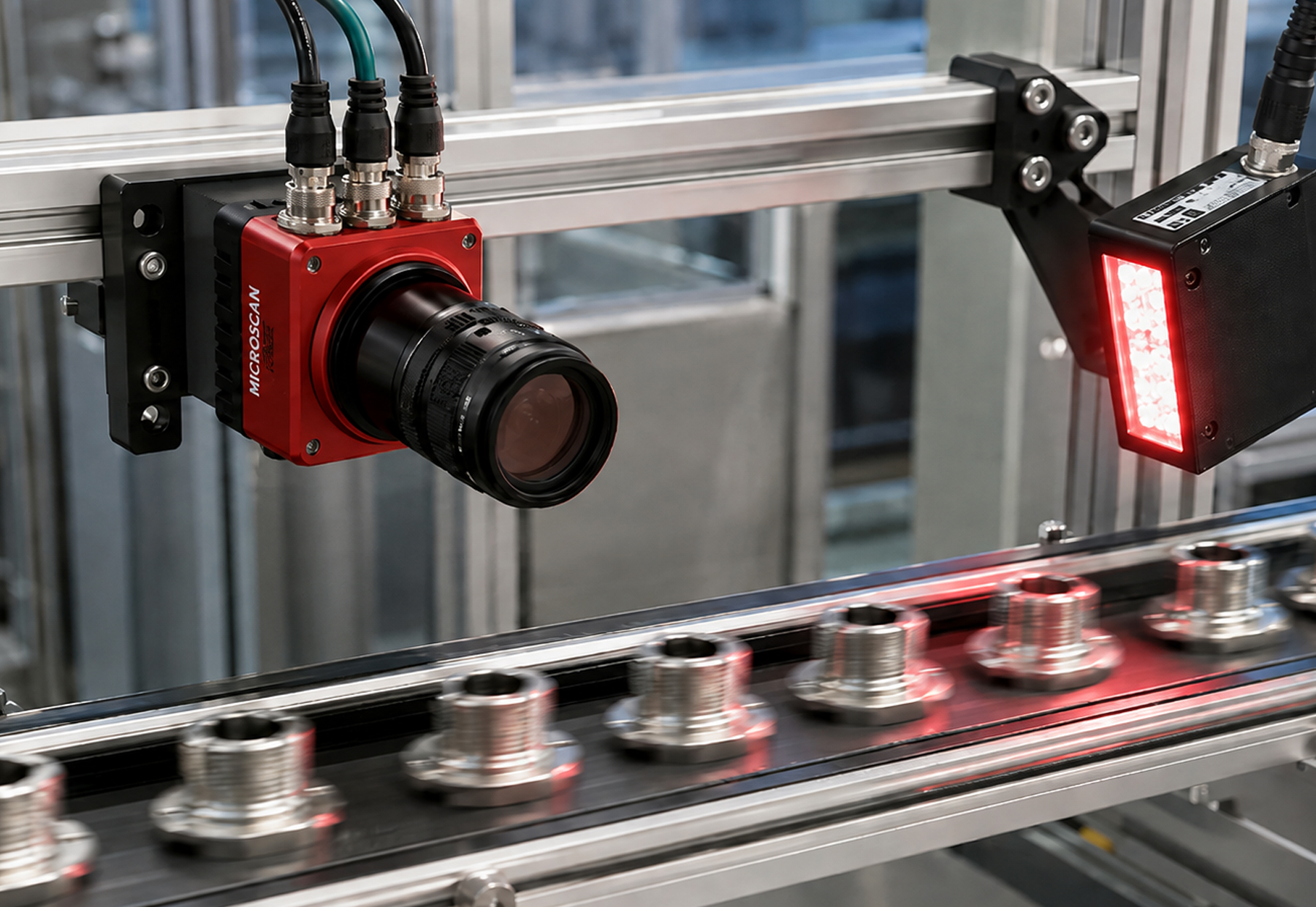

MAIN FEATURE 01

빠른 생산 라인에서도 검사 속도를 확보합니

검사 대상과 필요한 해상도에 맞춰 다양한 센서 모델을 선택할 수 있습니다.

특히 고속 모델을 활용하면 빠르게 이동하는 제품을 촬영해야 하는

생산환경에도 대응할 수 있습니다

0.3MP Mono 모델 기준 최대 240 FPS 이미지 획득

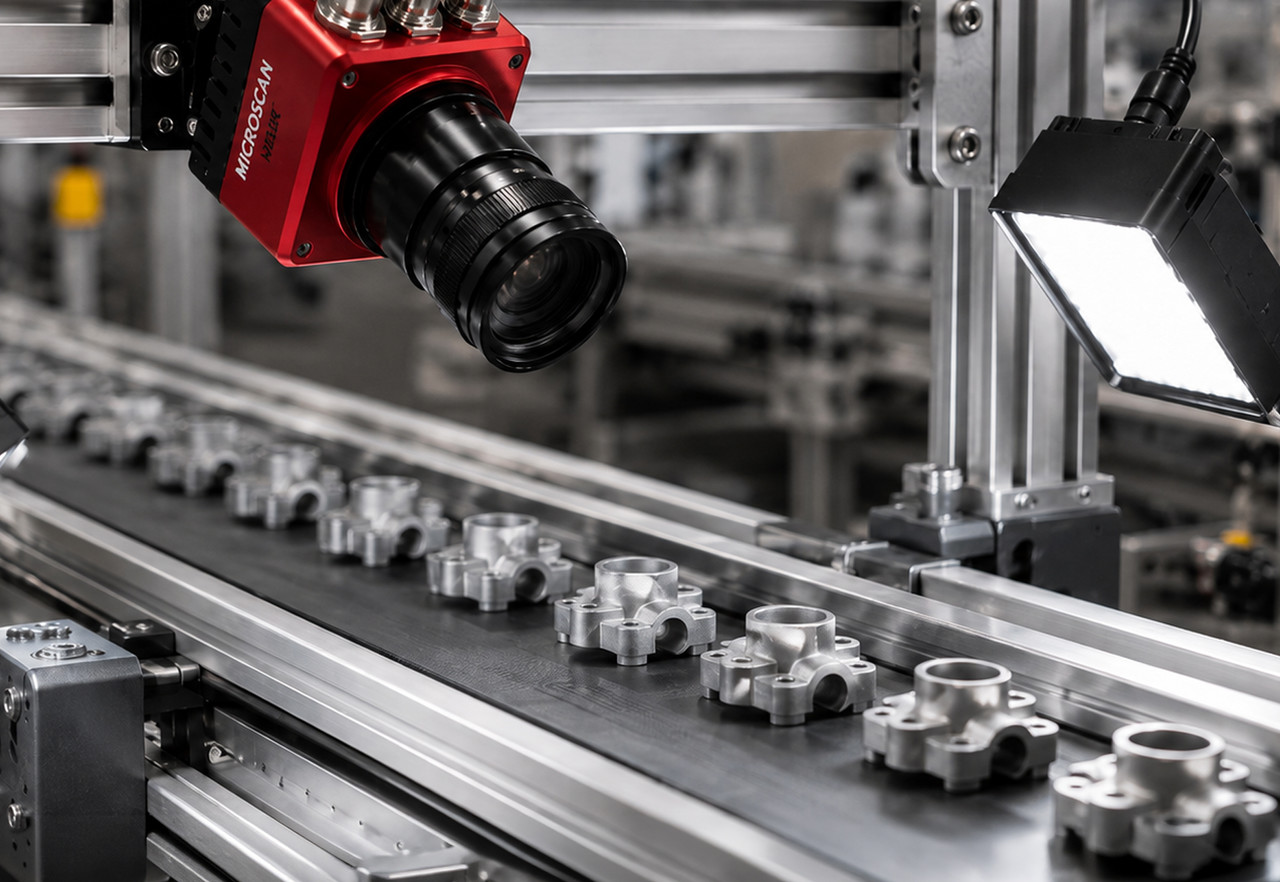

MAIN FEATURE 02
검사 조건에 맞춰 해상도와 색상 센서를 선택합니다

0.3MP부터 5MP까지 다양한 해상도와

Monochrome·Color 모델을 제공합니다

빠른 제품 검사부터 넓은 영역과 미세한 특징, 색상 차이를 확인하는

검사까지 목적에 맞는 센서를 선택할 수 있습니다

0.3MP · 1.3MP · 2MP · 5MP / Mono · Color

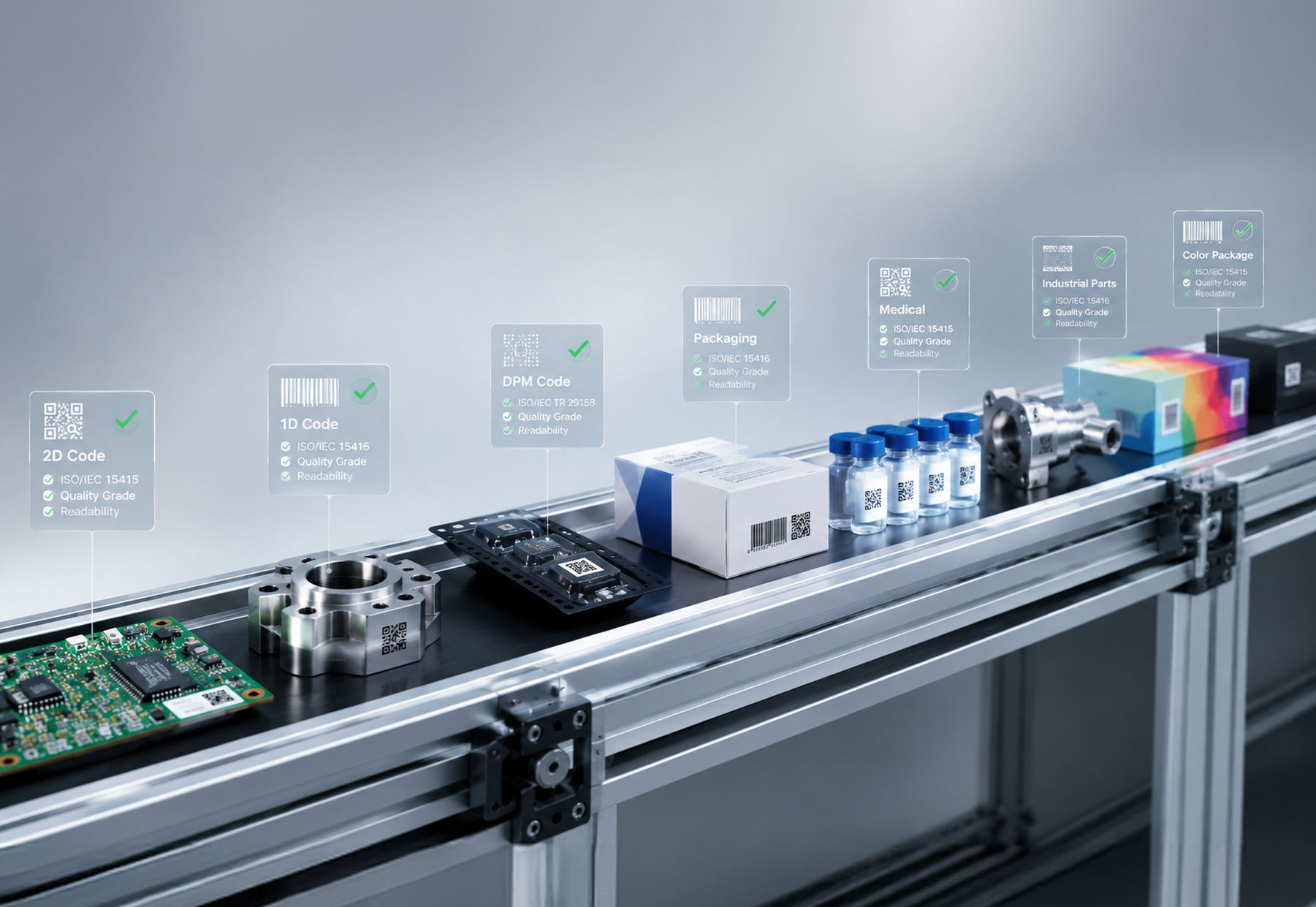

MAIN FEATURE 03

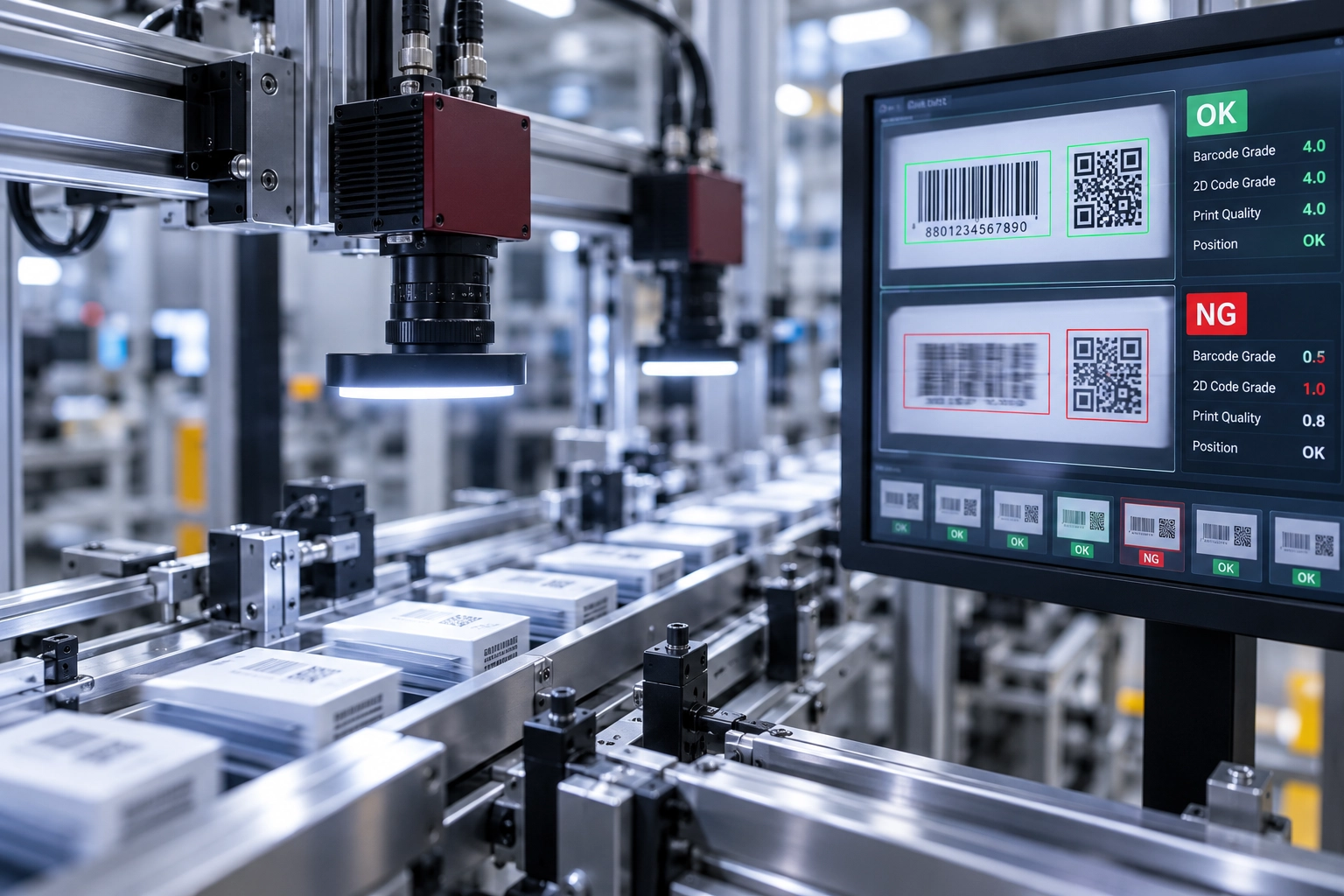

제품 검사부터 코드와 문자까지

하나의 검사 흐름에서 확인합니다

제품 유무와 위치, 치수 측정 같은 머신비전 검사와 1D·2D 코드 판독 및 OCR을 하나의 검사 Job에 구성할 수 있습니다.

여러 검사 항목을 하나의 이미지와 하나의 검사 흐름에서 처리할 수 있습니다

Machine Vision + 1D/2D Decode + OCR

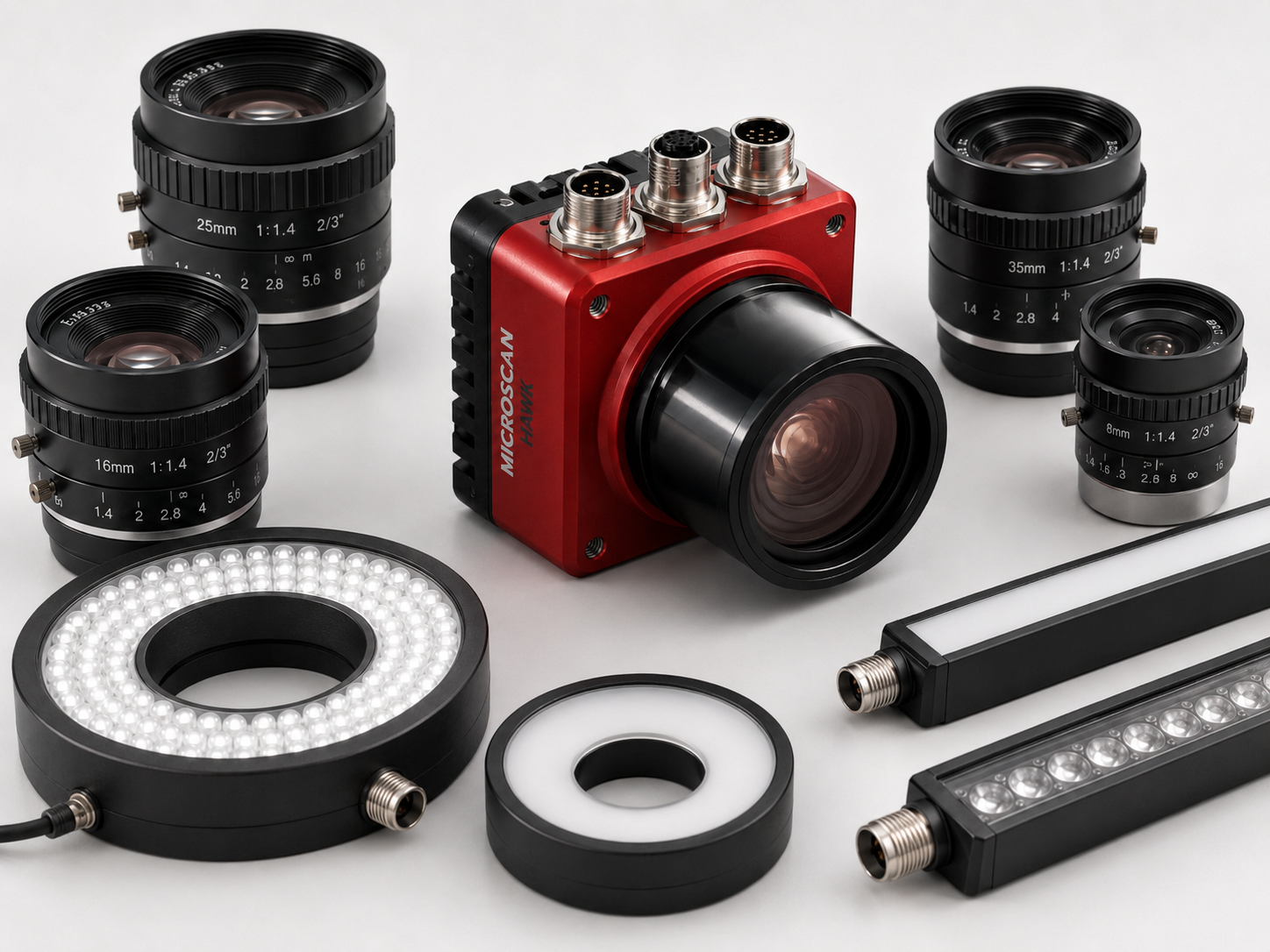

MAIN FEATURE 04
검사 대상에 맞게 렌즈와 조명을 구성하세요

C-Mount 구조를 기반으로 검사 거리와 시야에 맞는

다양한 렌즈를 선택할 수 있습니다

외부 머신비전 조명과 연동해 Continuous 및 Strobe 방식으로

촬영 조건을 구성할 수 있습니다

C-Mount Optics + External Machine Vision Lighting

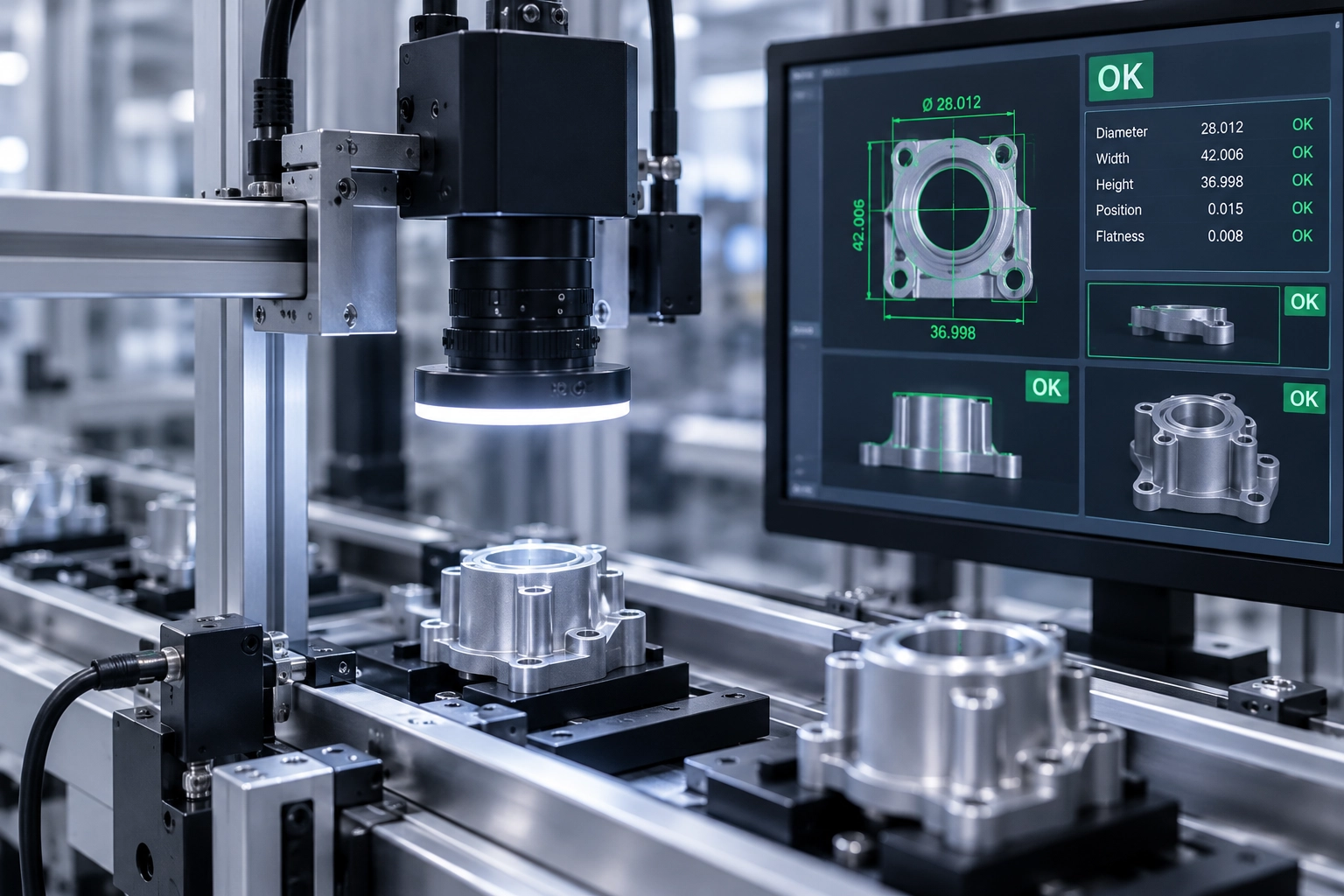

MAIN FEATURE 05

촬영부터 검사 판단까지

카메라 자체에서 처리합니다

MV-4000에는 Dual-Core Processor와 2GB RAM

32GB 저장공간이 탑재되어 있습니다

검사 내역을 카메라 내부에 저장하고 실행할 수 있어

고성능 스마트 카메라기반의 독립적인 머신비전 시스템을 구성할 수 있습니다

Dual-Core Processor · 2GB RAM · 32GB eMMC

APPLICATION

고속·복합 검사가 필요한 다양한 생산환경에 적용됩니다

제품 검사와 식별, 측정, 코드 판독이 필요한 다양한 산업 자동화 공정에 적용할 수 있습니다

MODEL SELECTION

검사 속도와 필요한 해상도에 맞춰 센서모델을 선택하세요

MV-4000은 같은 플랫폼에서 다양한 해상도와 Mono·Color 센서를 제공합니다

모델 MV-4000-03 MV-4000-13 MV-4000-20 MV-4000-50
해상도 0.3MP
640 × 480 		1.3MP
1280 × 1024 		2MP
1920 × 1200 		5MP
2592 × 2048
센서 크기 1/4" 1/2" 2/3" 1"
Mono 최대 FPS 240 FPS 75 FPS 42 FPS 21 FPS
Color 최대 FPS 120 FPS 32 FPS 20 FPS 8.5 FPS
Pixel Size 4.8 μm × 4.8 μm 4.8 μm × 4.8 μm 4.8 μm × 4.8 μm 4.8 μm × 4.8 μm
센서 타입 Mono / Color Mono / Color Mono / Color Mono / Color
렌즈 C-Mount C-Mount C-Mount C-Mount
※ 최대 FPS는 이미지 획득 기준이며 실제 검사 속도는 검사 Job과 처리 조건에 따라 달라질 수 있습니다.
※ 각 해상도별로 Monochrome 및 Color 모델을 선택할 수 있습니다.

SPECIFIATIONS

MV-4000 주요사양

제품 유형
High Performance Smart Camera
이미지 센서
CMOS · Monochrome / Color
해상도
0.3MP / 1.3MP / 2MP / 5MP
최대 해상도
2592 × 2048
이미지 획득 속도
최대 240 FPS  ※ 센서 모델별 상이
Pixel Size
4.8 μm × 4.8 μm
Lens Mount
C-Mount
광학 구성
Standard / High Resolution C-Mount Lens · Liquid Lens 지원
Processor
Dual-Core Intel Celeron Processor
Memory / Storage
2GB RAM · 32GB eMMC
Network
100 / 1000 Base-T Gigabit Ethernet
Digital I/O
3 Digital Inputs + 1 Dedicated Trigger · 3 Digital Outputs
HMI
VGA · USB 2.0 · Web Interface
Software
AutoVISION · Visionscape FrontRunner
전원
24V DC
소비전력
약 10.8W Typical
사용 온도
0°C ~ 50°C
보호등급
IP67  ※ Lens Cover 적용 조건
본체 크기
약 75 × 75 × 54 mm
무게
약 460 g
※ 이미지 획득 속도는 선택한 해상도 및 Monochrome / Color 센서 모델에 따라 달라집니다.
※ IP67은 Lens Cover 장착 및 미사용 커넥터가 적절히 마감된 조건에서 적용됩니다.
※ Verification / OCV 및 일부 고급 기능은 선택한 소프트웨어 라이선스에 따라 지원 범위가 달라질 수 있습니다.

FAQ

자주 묻는 질문

MV-4000은 카메라 내부에 프로세서와 메모리, 저장공간을 갖춘


스마트 카메라로 촬영한 이미지를 카메라 자체에서 처리하고 머신비전 검사 환경을 실행할 수 있습니다

검사 속도와 필요한 검사 영역 및 정밀도에 따라 0.3MP, 1.3MP, 2MP 또는 5MP 모델을 선택할 수 있습니다.

가능합니다


각 해상도에서 Monochrome 및 Color 모델이 제공되어 제품의 색상 차이를


확인해야 하는 검사에도 적합한 센서 구성을 선택할 수 있습니다

가능합니다


라이선스 구성에 따라 1D·2D 코드 판독, OCR 및 OCV와 Symbol Verification 등의 기능을


머신비전 검사와 함께 구성할 수 있습니다

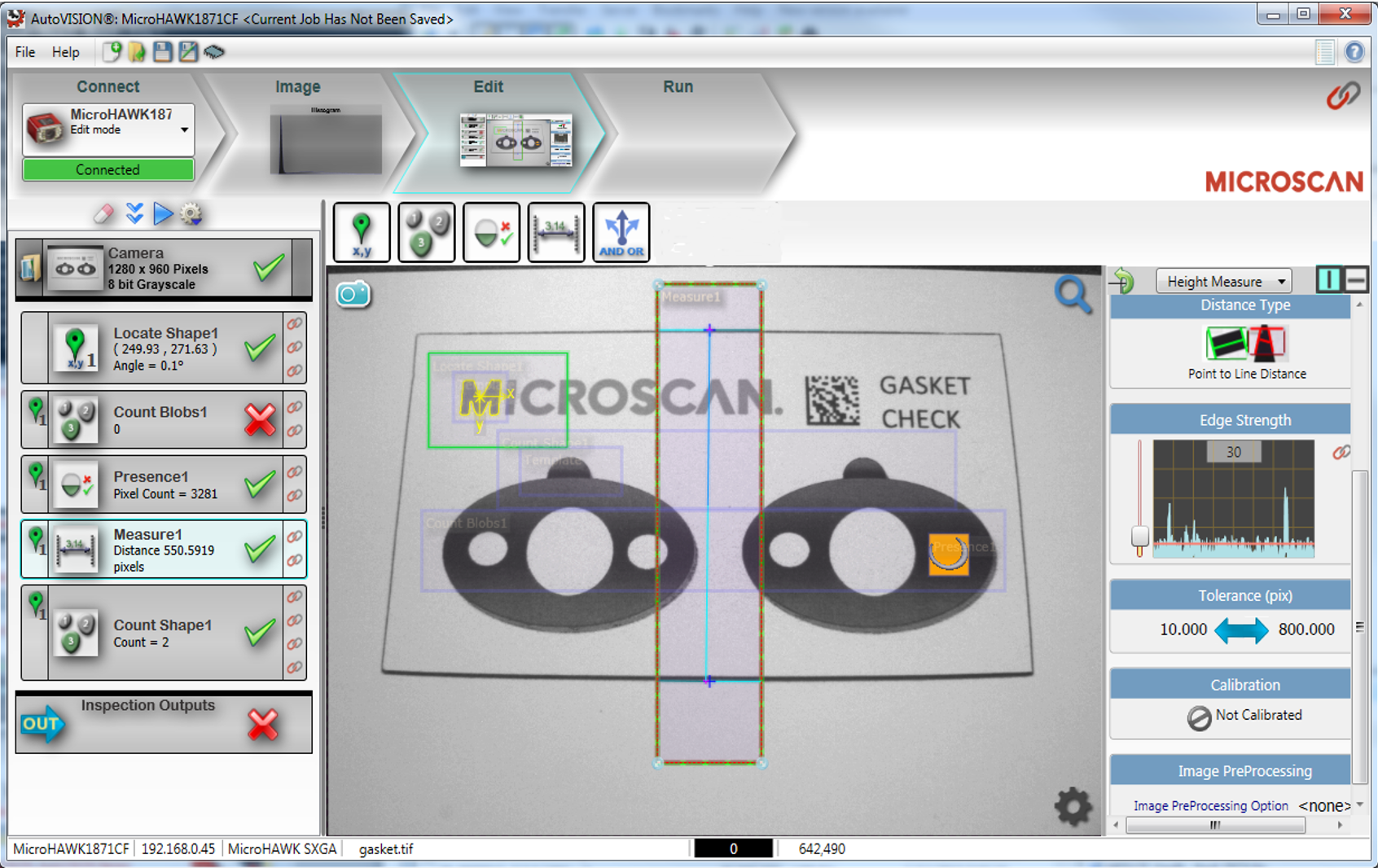

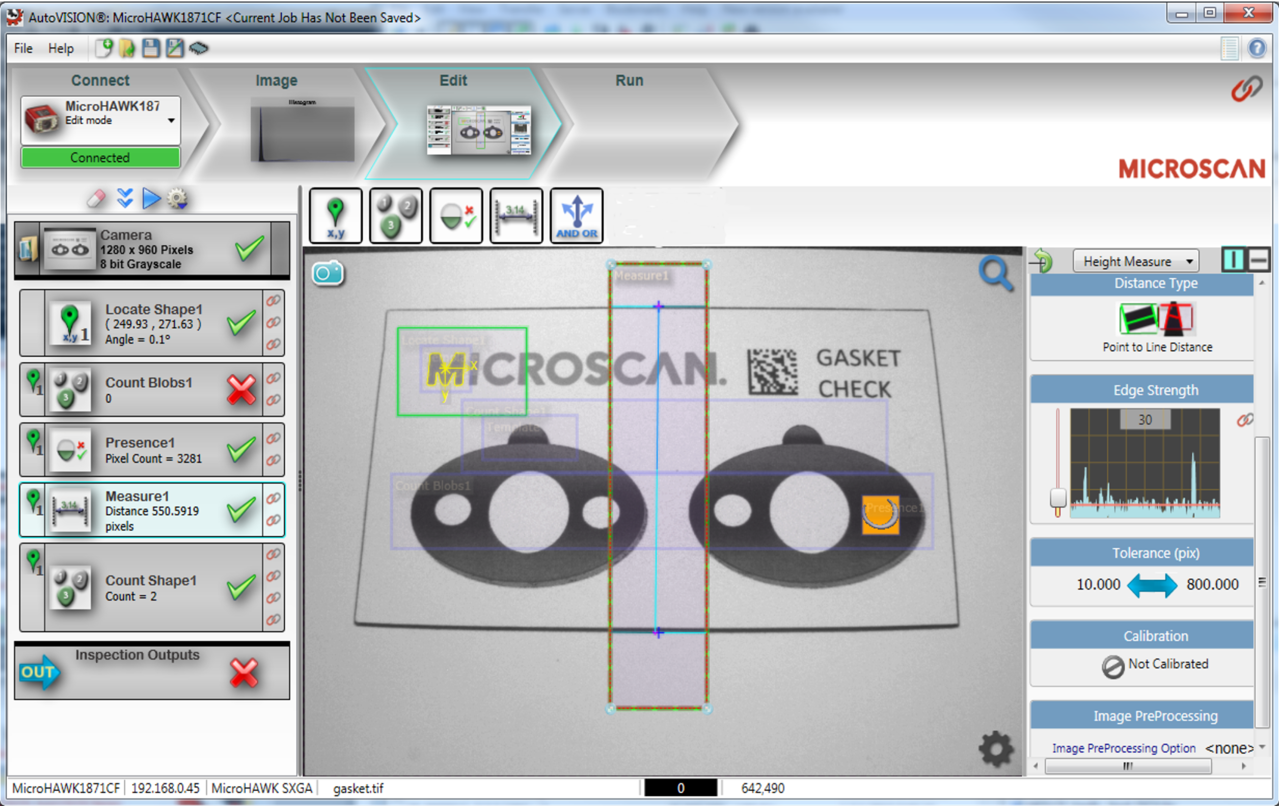

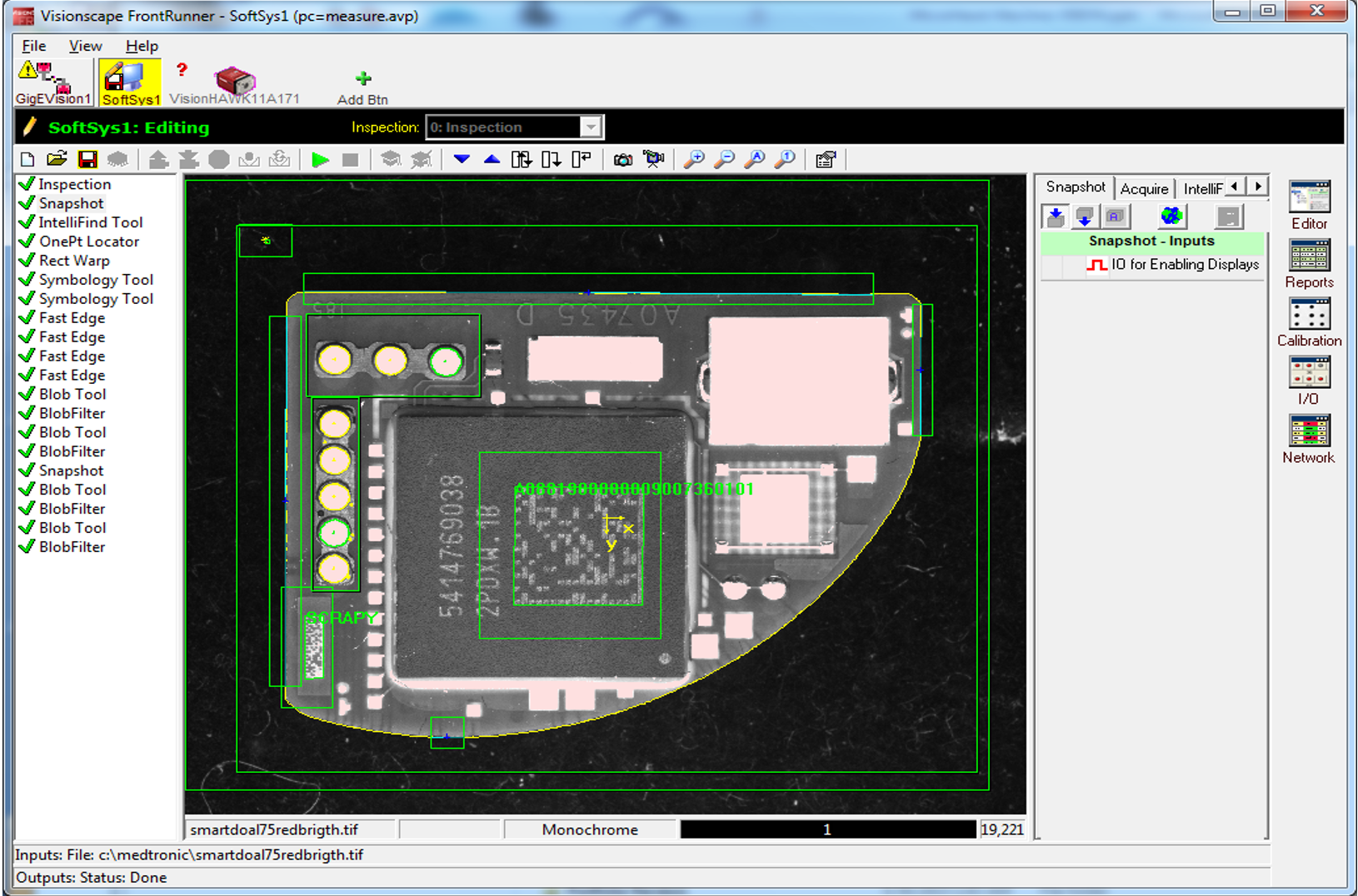

AutoVISION은 일반적인 머신비전 Job을 비교적 간단하게 구성하기 위한 인터페이스이며


보다 복잡한 검사와 사용자 정의 Vision 기능이 필요한 경우 Visionscape FrontRunner를 활용할 수 있습니다.

기존 스마트 카메라로

처리하기 어려운 검사가 있습니까?

검사 대상과 필요한 검사 속도, 해상도, 측정·코드·OCR 등

검사 항목을 알려주시면 MV-4000 적용 가능 여부와

필요한 센서·렌즈 구성을 안내해드립니다

--
