작은 부품과 미세한 차이까지 지금 검사로 충분하나요?

고해상도 검사를

생산라인 속도 그대로

5MP Global Shutter와 최대 35 FPS로
정밀한 이미지 검사와 빠른 생산 공정을 동시에 지원합니다

작은 부품과 미세한 차이까지

지금 검사로 충분하나요?

고해상도 검사를

생산라인 속도 그대

5MP Global Shutter와 최대 35 FPS로
정밀한 이미지 검사와 빠른 생산 공정을

동시에 지원합니다

MACHINE VISION PAIN POINT

기존 비전 검사에서 해상도와 속도의 한계를 겪고 있습니까?

작은 부품이나 코드까지 확인하려면 높은 해상도가 필요하지만

해상도가 높아질수록 검사 속도와 렌즈, 조명 조건까지 함께 고려해야 합니다

WHY F440

더 정밀하게 보고 더 빠르게 검사합니다

5MP 고해상도 센서와 최대 35 FPS 촬영 성능을 기반으로 작은 부품과 문자부터 여러 검사 대상까지 빠르게 확인합니다

C-Mount 렌즈와 외부 조명을 검사 환경에 맞게 구성할 수 있어

검사 대상과 설비 조건에 맞춘 머신비전 시스템을 구축할 수 있습니다

RESOLUTION
5MP Monochrome Global Shutter
SPEED
최대 35 FPS 이미지 획득
OPTICS
C-Mount 렌즈 구성
LIGHTING
외부 조명 및 Strobe 구성

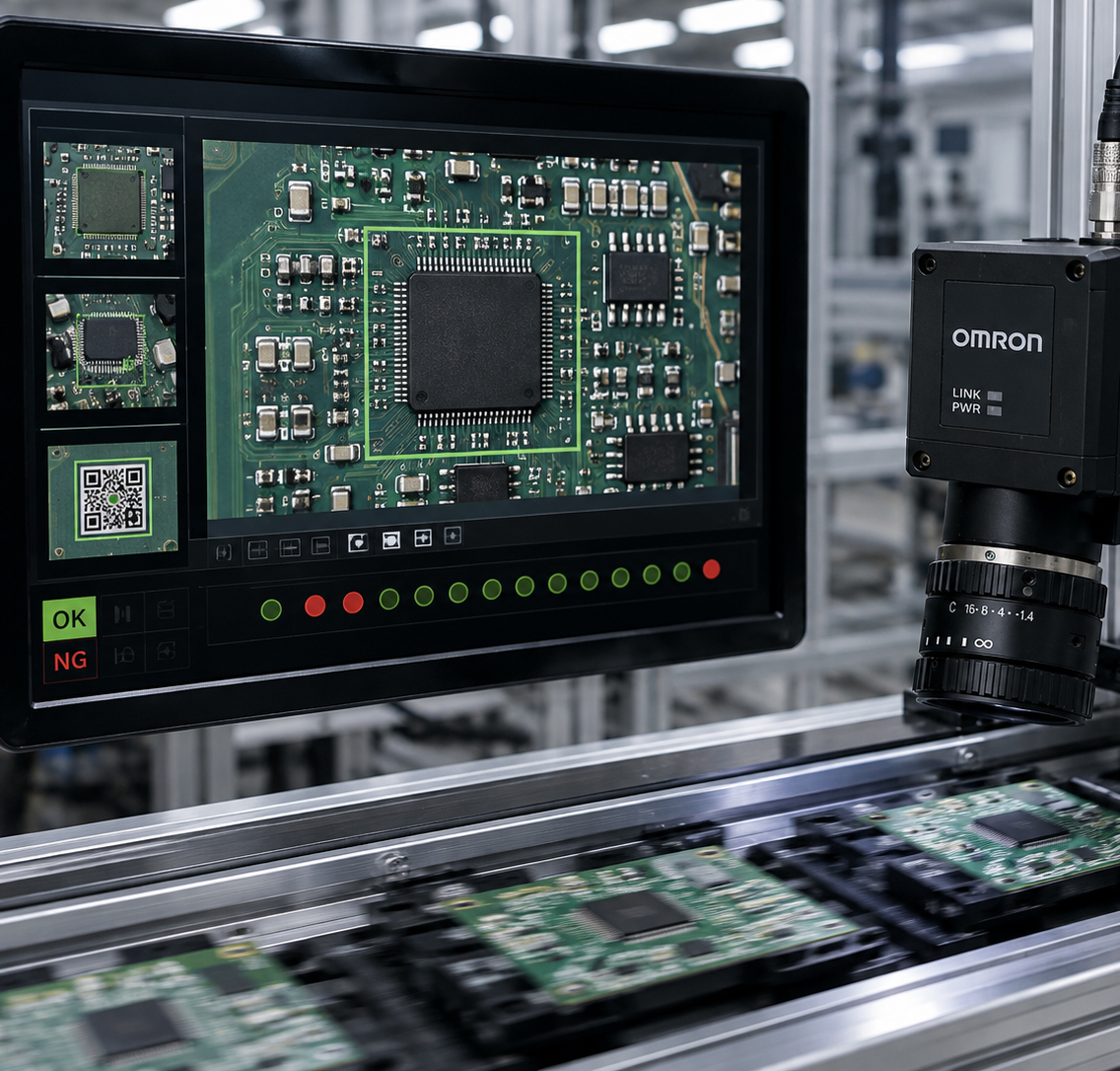

MAIN FEATURE 01

작은 부품과 미세한 차이까지

5MP 고해상도로 확인합니다

5MP Monochrome Global Shutter 센서를 기반으로

작은 코드, 부품, 문자처럼 높은 해상도가 필요한 검사에 대응합니다

작은 검사 영역까지 보다 세밀하게 확인

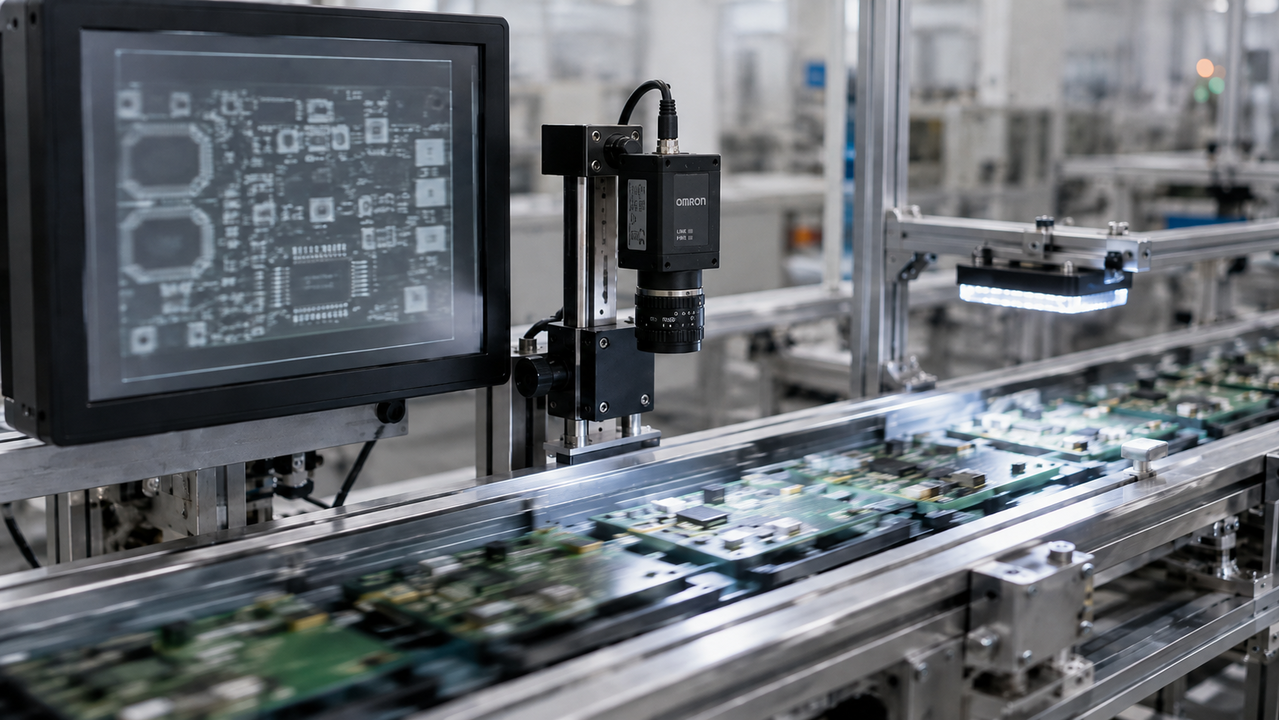

MAIN FEATURE 02
고해상도에서도 빠른 검사를 유지합니다

5MP 고해상도 이미지를 최대 35 FPS로 촬영합니다

정밀한 이미지가 필요한 검사에서도 생산라인의

검사 속도를 확보할 수 있습니다

5MP 고해상도 + 최대 35 FPS

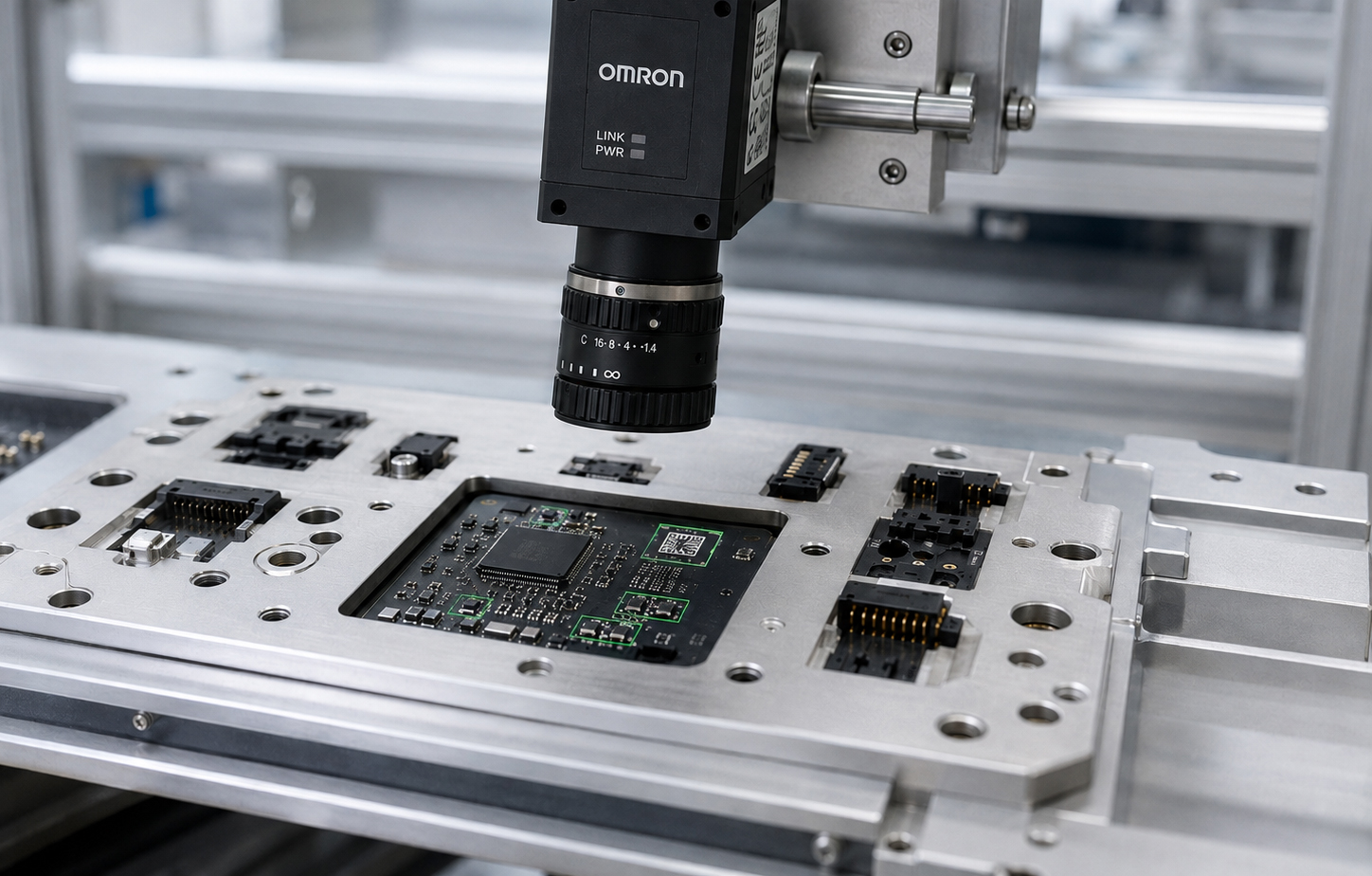

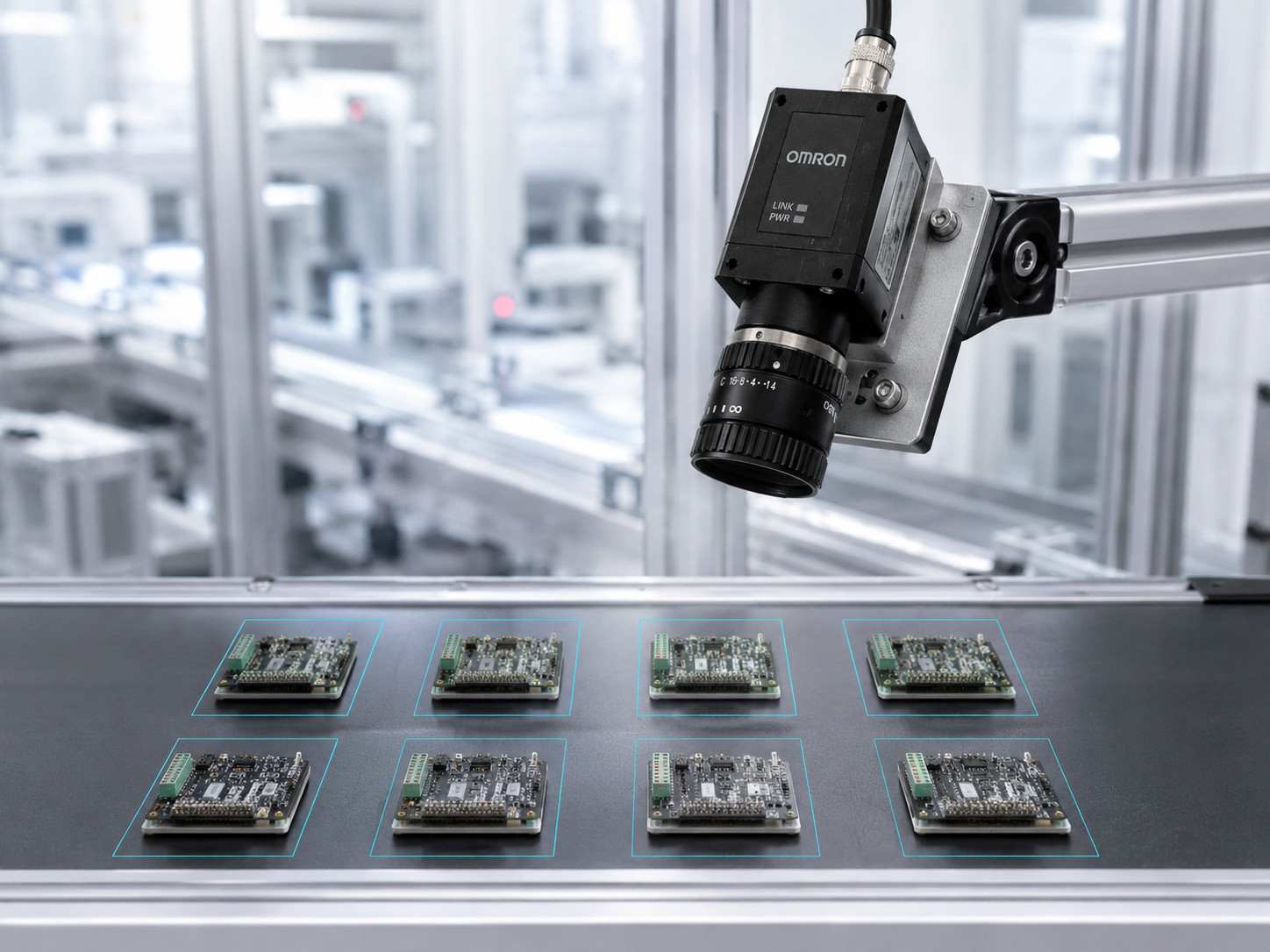

MAIN FEATURE 03

한 번의 촬영으로 여러 제품을 확인합니다

고해상도 이미지를 활용해 여러 검사 대상을

하나의 화면에서 확인할 수 있습니다


제품을 하나씩 검사하는 대신 여러 제품을 동시에 확인해

전체 검사 시간을 줄일 수 있습니다

한 번의 촬영으로 여러 제품을 확인해 검사 속도 향상

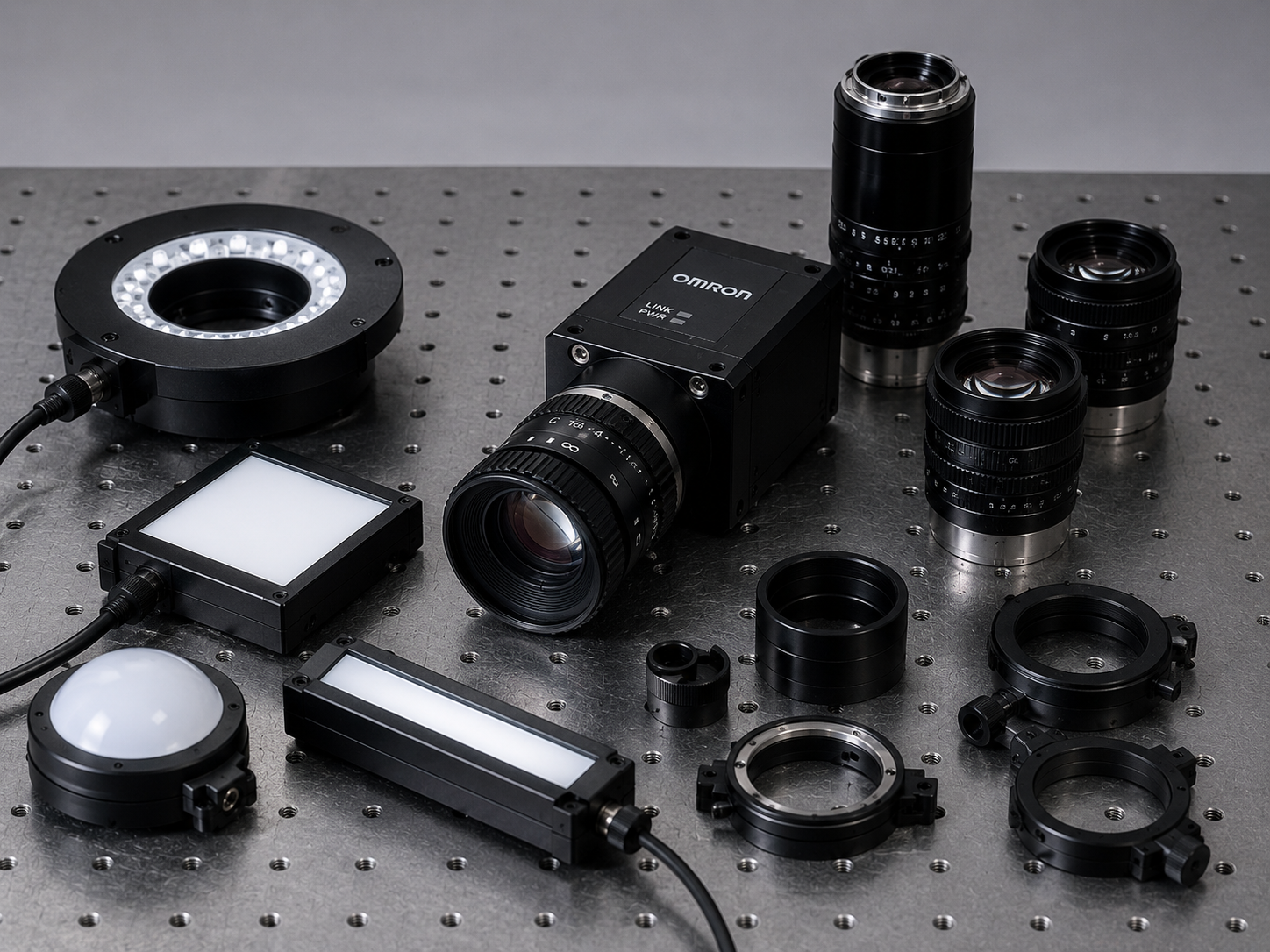

MAIN FEATURE 02
검사 대상에 맞게 렌즈와 조명을 구성하세

C-Mount를 기반으로 검사 대상과 촬영 거리에 맞는

다양한 렌즈를 선택할 수 있습니다

외부 조명과 Strobe 구성까지 지원해 작은 코드와

정밀 부품 등 다양한 검사 조건에 대응합니다

검사 환경에 맞춘 C-Mount 렌즈 + 외부 조명 구성

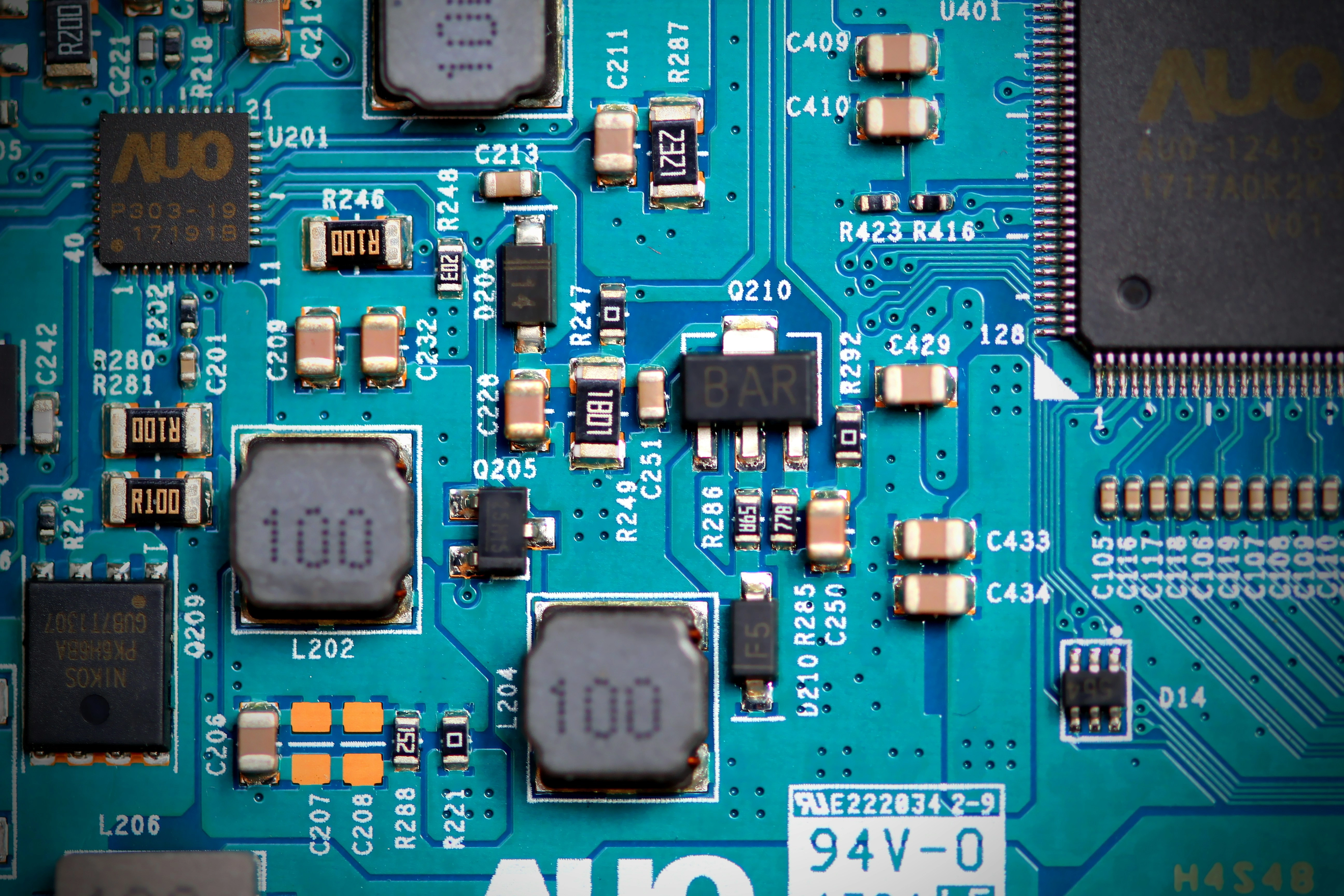

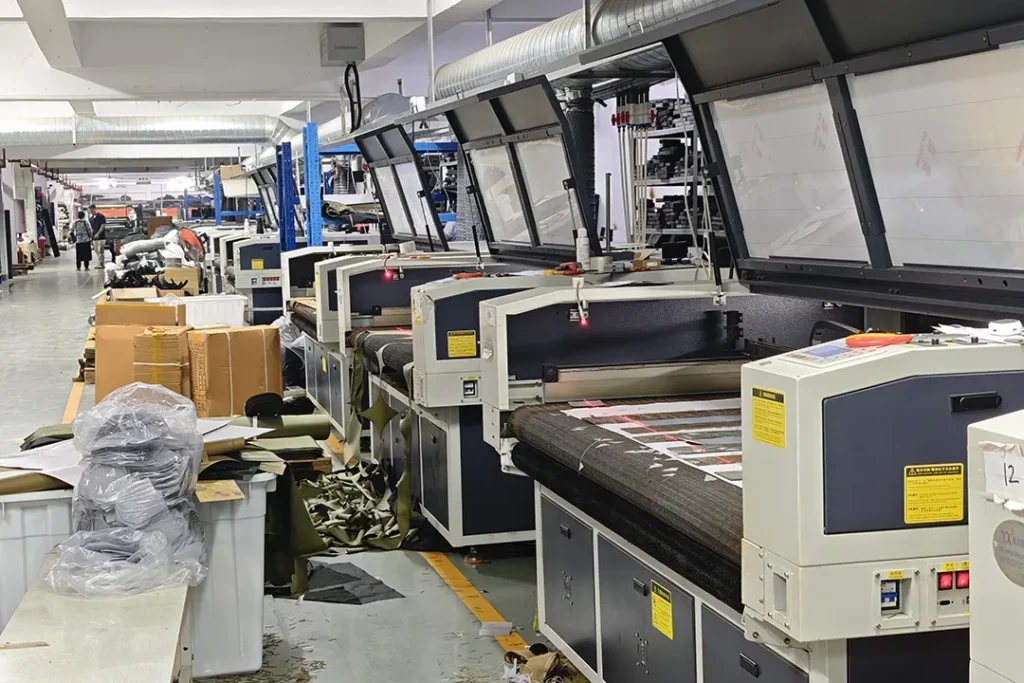

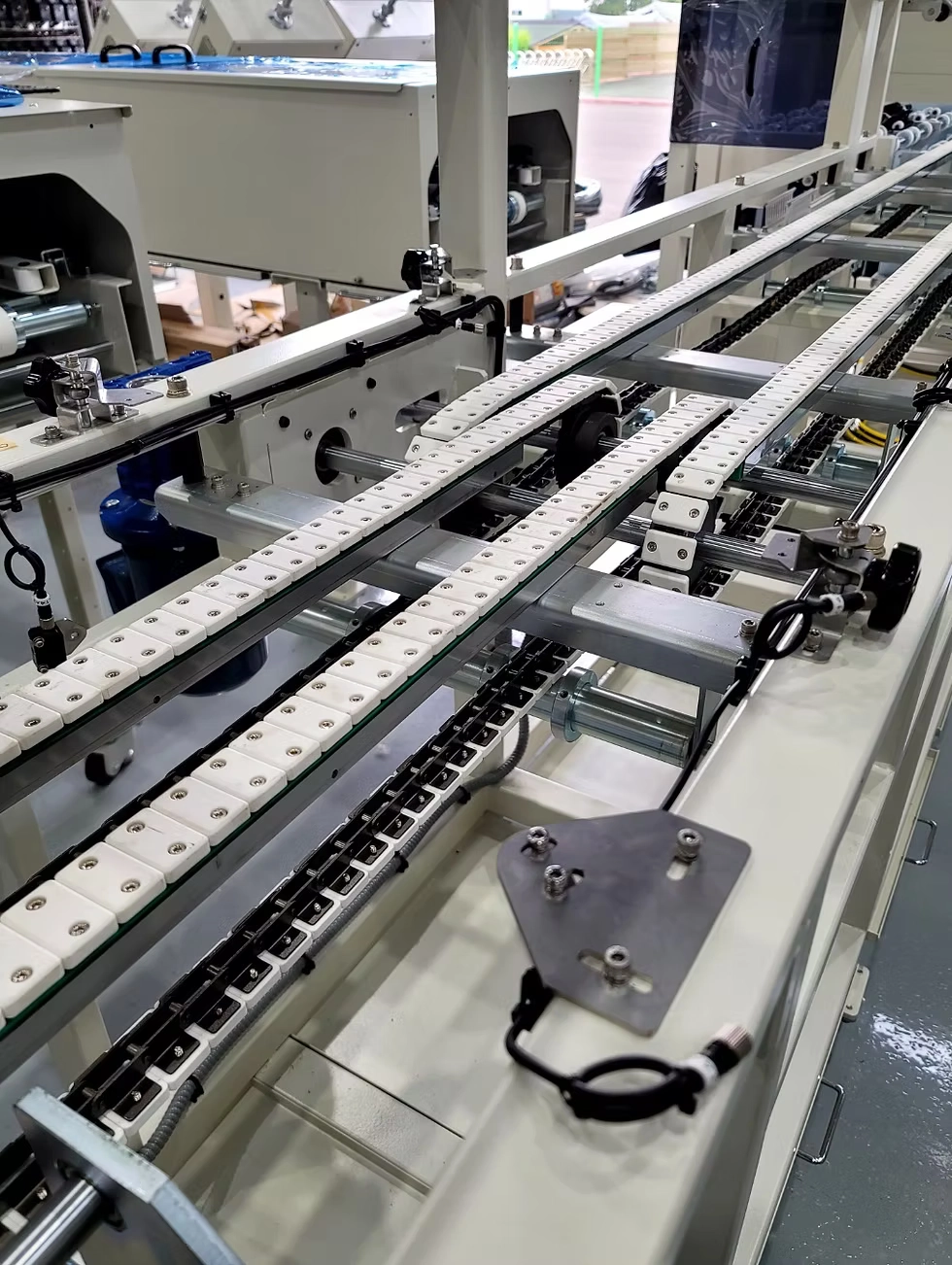

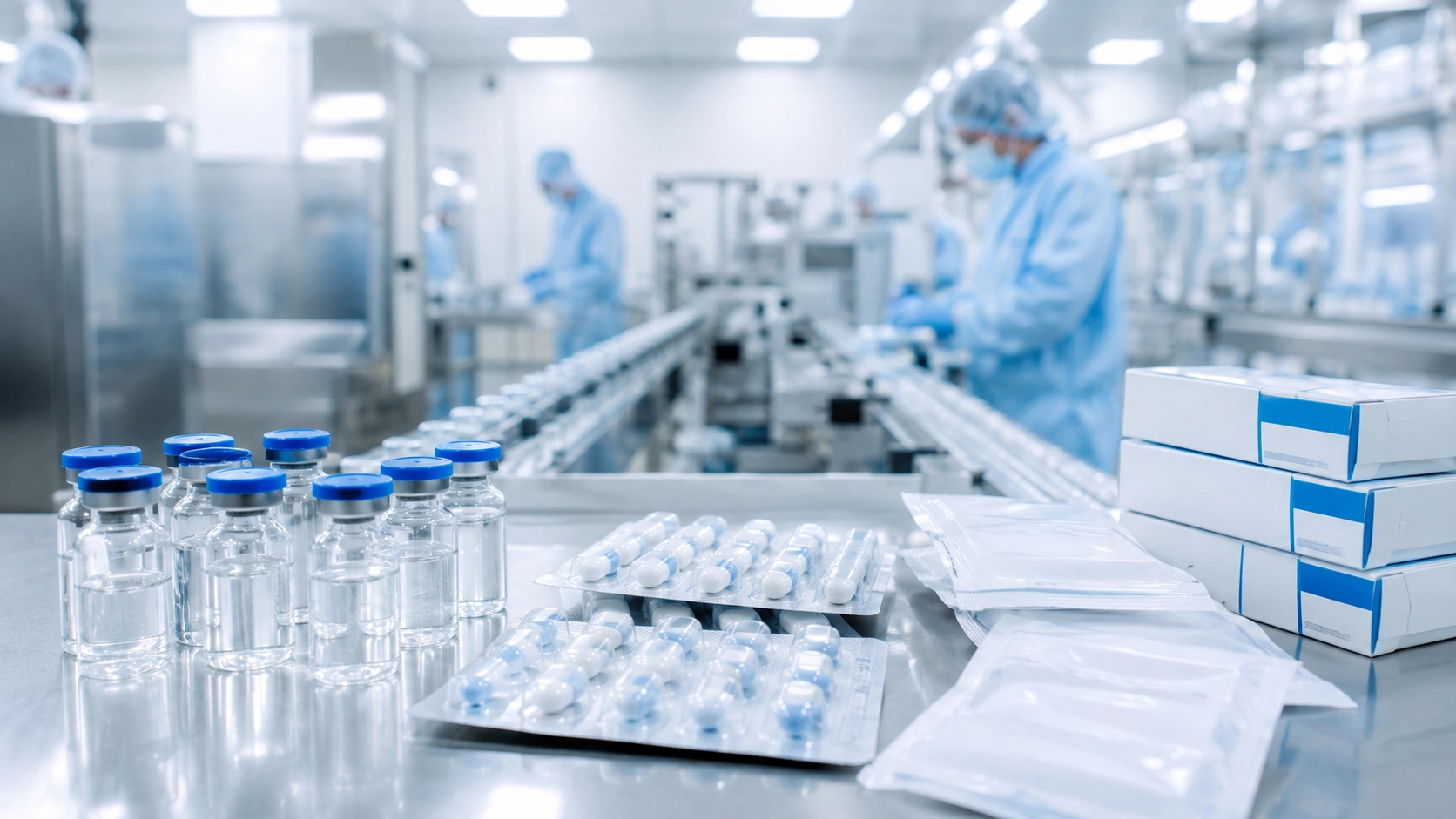

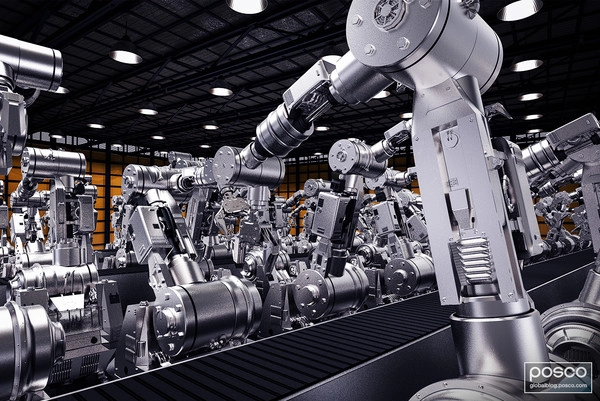

APPLICATION

정밀한 이미지 검사가 필요한

다양한 자동화 환경에 적용됩니다

높은 해상도와 빠른 이미지 획득이 필요한 검사부터 설비 내부에 구성하는 머신비전까지 다양한 환경에 적용할 수 있습니다

SPECIFIATIONS

F440 주요사양

이미지 센서
5MP Monochrome CMOS / Global Shutter
해상도
2464 × 2056
이미지 획득
최대 35 FPS
렌즈 마운트
C-Mount
조명
외부 조명 지원 / Dedicated Strobe Output
통신
Digital I/O · RS-232C · Ethernet TCP/IP · EtherNet/IP · PROFINET
전원
PoE 또는 24V DC
보호등급
IP40
본체 크기
40 × 61 × 30 mm
※ Decode, OCR, OCV, Symbol Quality Verification 등 일부 검사 기능은 선택한 소프트웨어 라이선스에 따라 지원 범위가 달라질 수 있습니다.

FAQ

자주 묻는 질문

작은 부품이나 여러 제품을 정밀하게 검사해야 하거나
기존 비전 시스템의 해상도와 속도가 부족한 환경에 적합합니다

또한 40 × 61 × 30mm의 컴팩트한 본체와 C-Mount 구조를 갖춰 자동화 검사설비나

OEM 장비 내부에 비전 시스템을 구성하려는 경우에도 활용할 수 있습니다.

가능합니다

5MP 고해상도 센서와 C-Mount 기반의 렌즈 구성을 활용할 수 있어 작은 부품, 문자, 코드처럼 세밀한 이미지가 필요한 검사에 대응할 수 있습니다.

검사 대상에 따라 Macro 또는 Telecentric 렌즈 등을 구성할 수 있습니다

F440은 5MP Monochrome Global Shutter 센서에서 최대 35 FPS 이미지 획득을 지원합니다

고해상도가 필요한 검사에서도 빠른 이미지 획득이 가능하도록 설계되어 있습니다.

가능합니다

소프트웨어 구성에 따라 1D·2D 코드 판독, OCR, OCV, Match String, Symbol Quality Verification 등의

기능을 사용할 수 있습니다. 다만 지원 기능은 선택한 라이선스에 따라 달라집니다

아닙니다

F440은 렌즈와 조명이 포함되지 않은 상태로 제공되며

검사 대상과 촬영 거리, 필요한 정밀도에 맞춰 C-Mount 렌즈와 외부 조명을 별도로 구성할 수 있습니다

일반 C-Mount 렌즈뿐 아니라 Macro, Telecentric 렌즈 등도 사용할 수 있습니다.

가능합니다

5MP 고해상도 이미지를 활용해 하나의 화면 안에 여러 검사 대상을 구성할 수 있습니다.
실제 적용 사례에서도 여러 영역을 동시에 검사해 전체 검사 처리량을 높이는 방식이 제시됩니다.

F430이 여러 검사 기능과 코드 판독을 하나의 장비로 통합하는 데 초점을 둔다면

F440은 5MP 고해상도, 최대 35 FPS 촬영 성능과 C-Mount 기반의 다양한 광학 구성을 활용한

정밀·고속 검사에 초점을 둔 제품입니다.

지금의 비전 카메라로

필요한 해상도와 검사속도 나오시나요?

검사 대상의 크기와 검사 속도, 촬영 거리와 조명 환경을

알려주시면 F440 적용 가능 여부와 필요한 렌즈·조명 구성을

함께 검토해드립니다

--
