라벨 출력과 품질 검증을 아직 따로 운영하고 있습니까?

라벨 출력과 품질 검증을

하나의 시스템으로

Zebra 산업용 프린터에 검사 시스템을 통합해
라벨 출력과 동시에 바코드 품질, 문자 정보

인쇄 상태를 자동 검증합니다

검사 항목이 늘어날 때마다

장비도 함께 늘어나고 있나요?

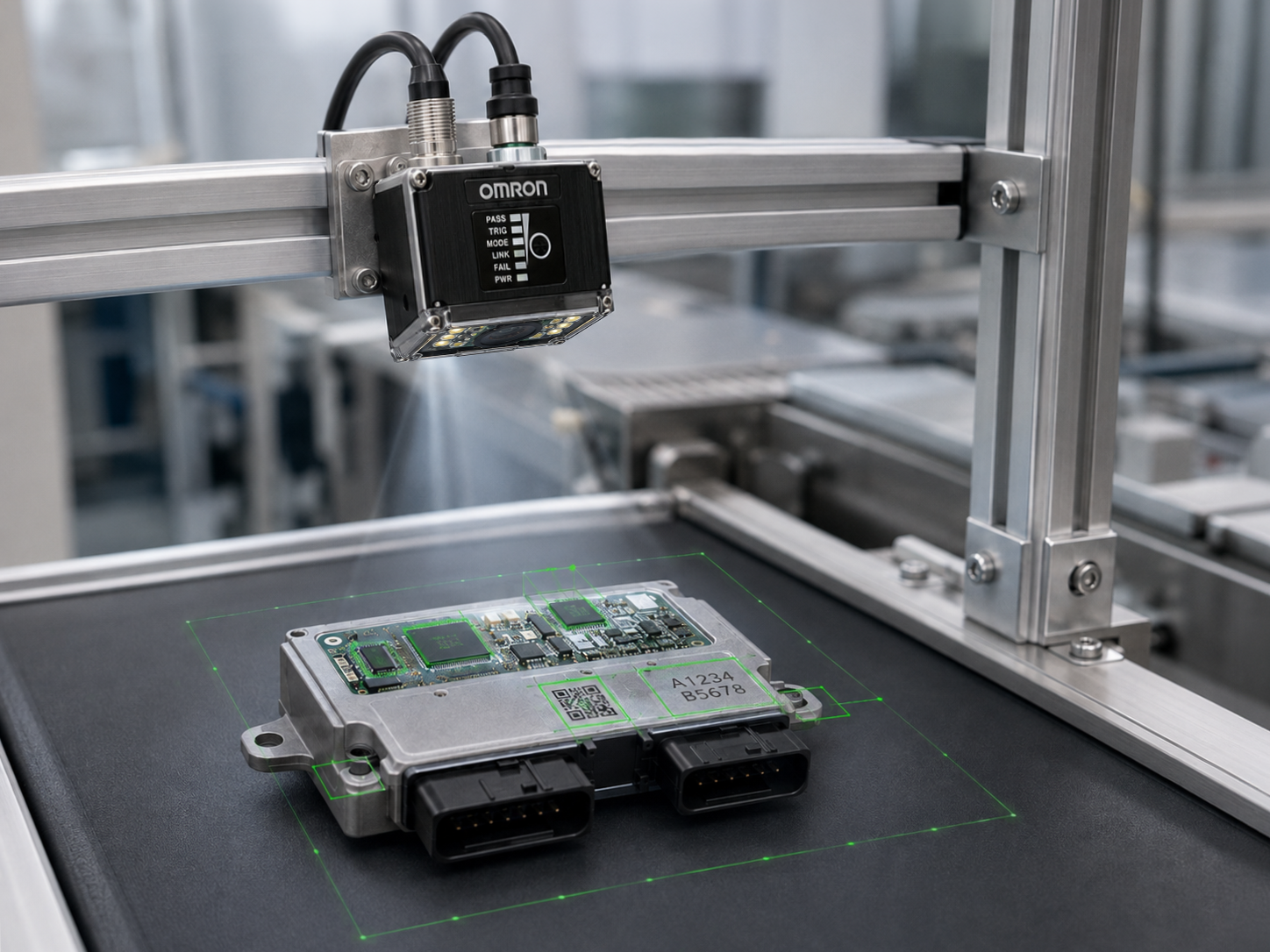

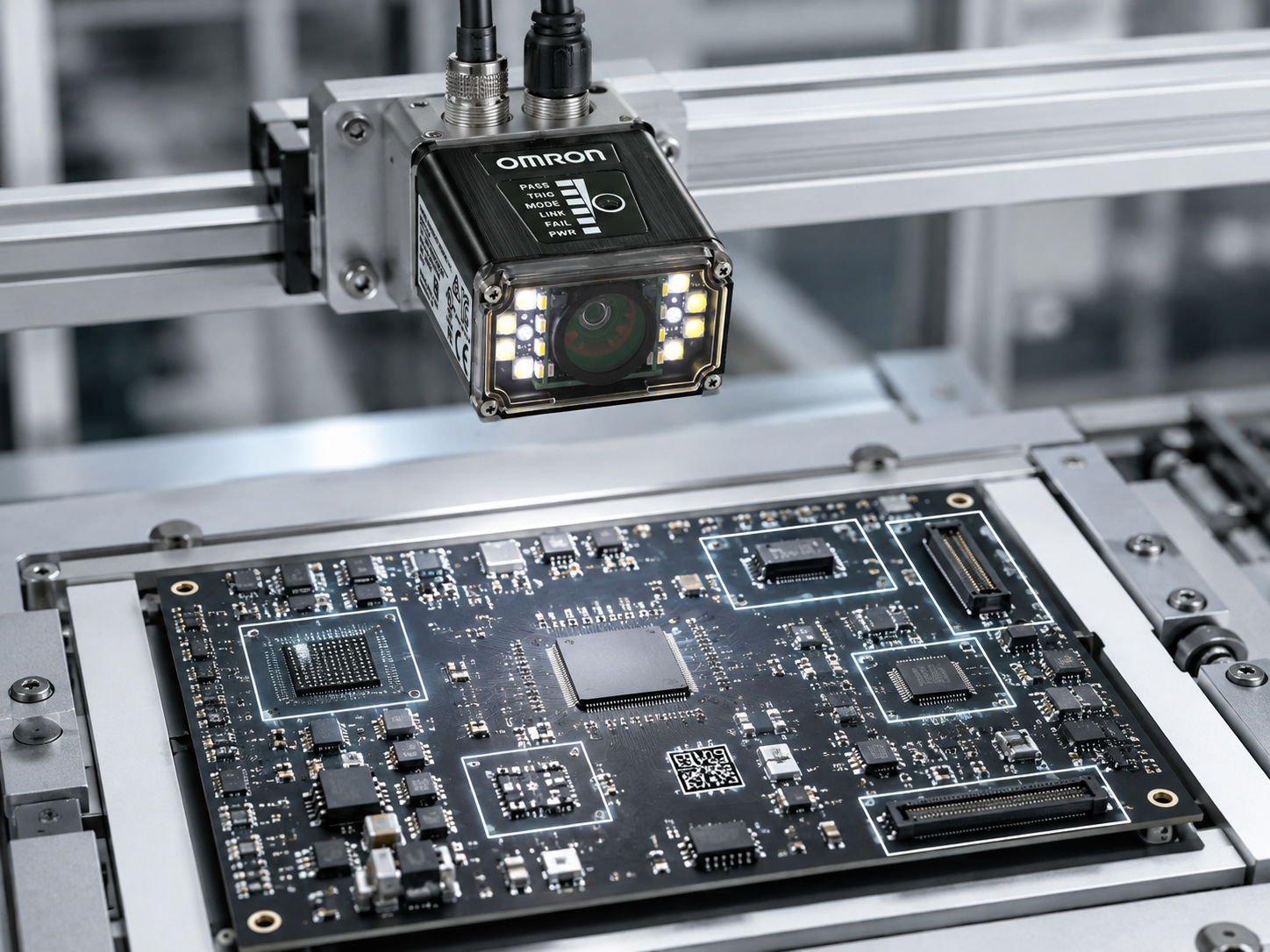

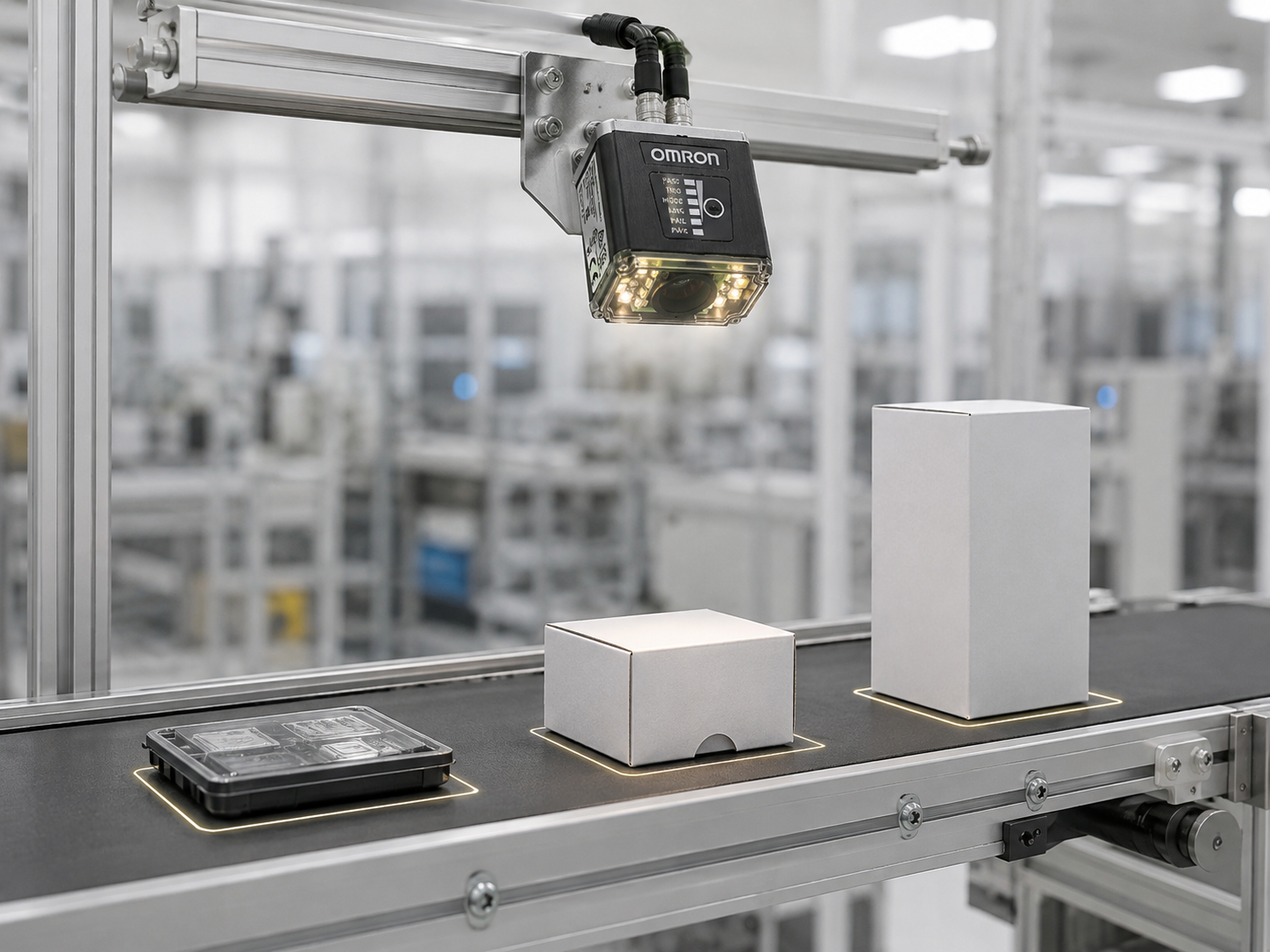

검사와 코드 판독을

하나의 스마트 카메라

유무·형상· 색상 검사부터 바코드와 OCR 판독까지

여러 장비로 구성하던 검사 공정을

F430 하나로 간소화합니다

MACHINE VISION PAIN POINT

라벨 출력 이후에 검사 공정을 다시 거치고 있습니까?

프린터와 검증 장비를 따로 운영하거나 출력된 라벨을 사람이 다시 확인하면

검사 공정이 늘어나고 라벨 품질과 검사 이력을 일관되게 관리하기 어려워집니다

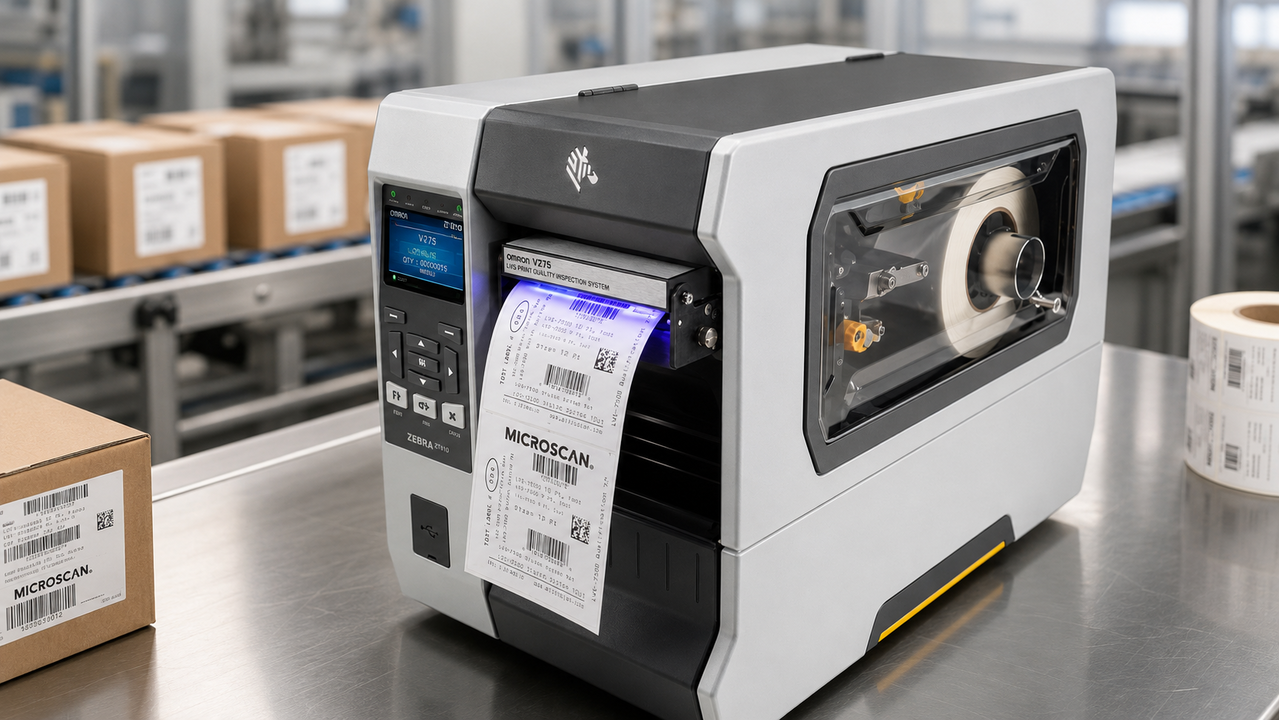

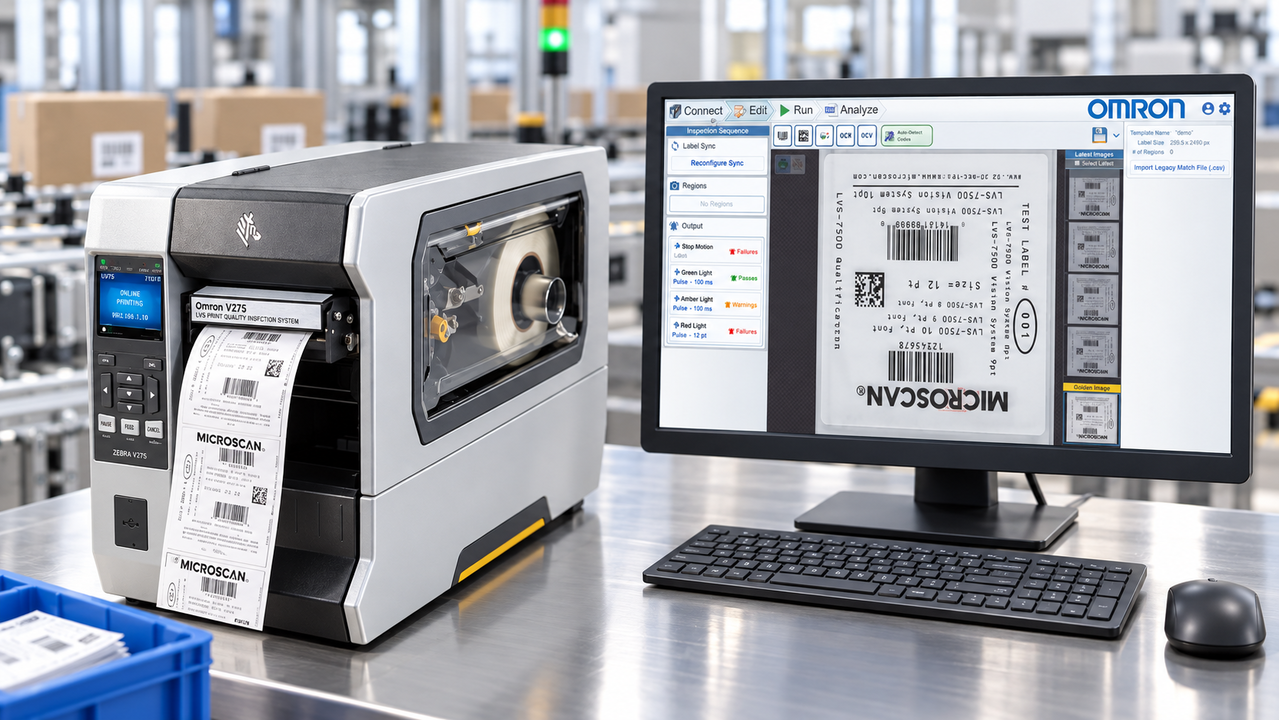

WHY V275

프린터 자체가

라벨 검사 시스템이 됩니다

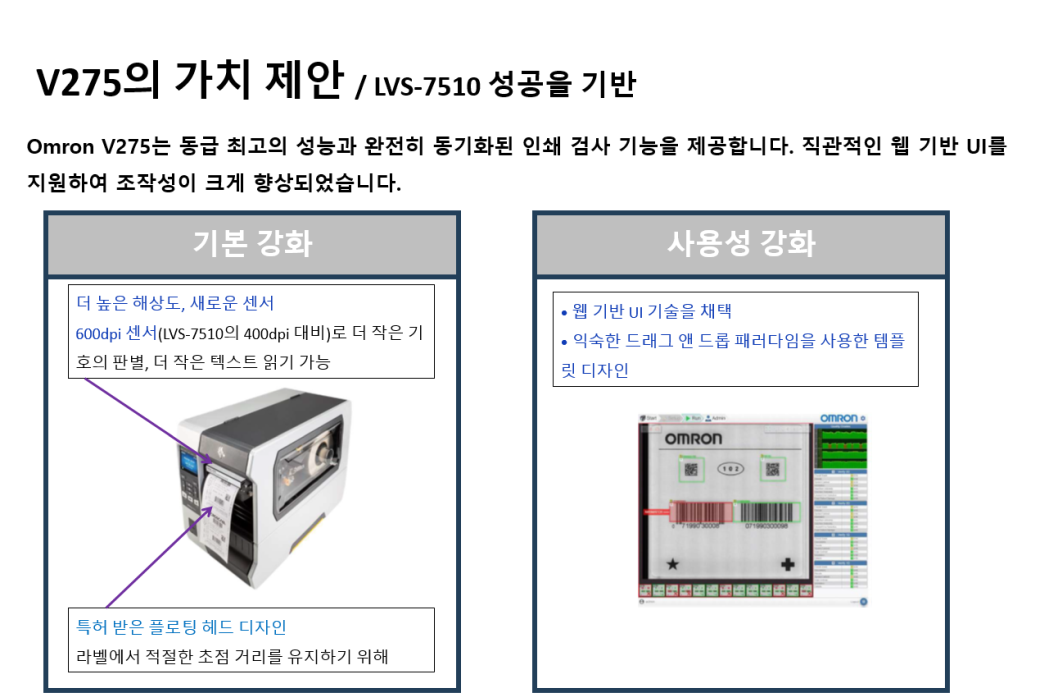

V275는 Zebra ZT610·ZT620 프린터에 라벨 검사 시스템을 통합해

출력되는 과정에서 바로 품질 검사를 수행합니다.

출력 장비와 검사 시스템을 별도로 구성하지 않고

출력+검사 공정을 하나의 시스템에서 운영할 수 있습니다

PRINT & INSPECT
라벨 출력과 품질 검사를 하나의 공정으로
VERIFICATION
1D · 2D 바코드 ISO 품질 검증
VALIDATION
OCR · OCV를 통한 문자 및 예상 데이터 비교
TRACEABILITY
검사 결과 · Audit Trail · 품질 이력 관리

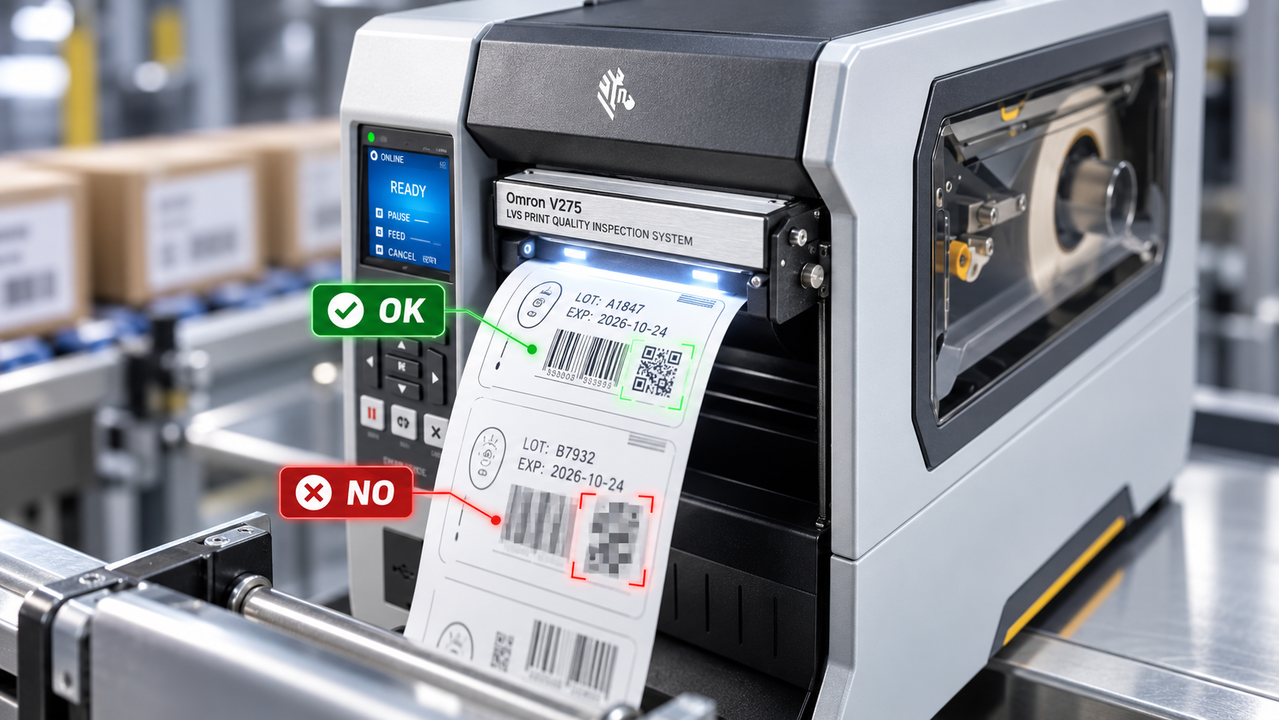

MAIN FEATURE 01

출력하는 순간 검사까지 함께 진행됩니다

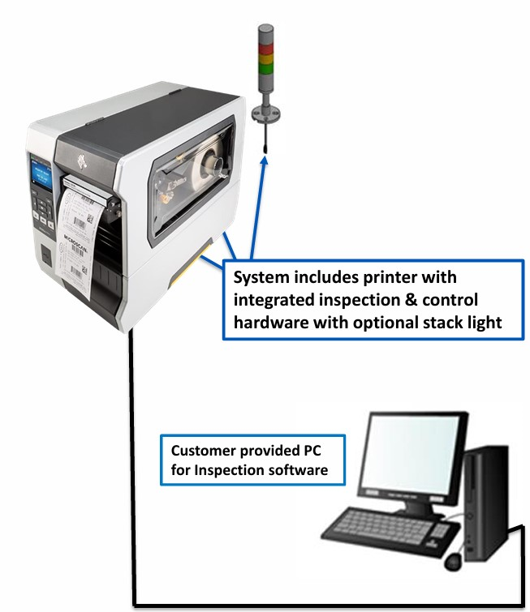

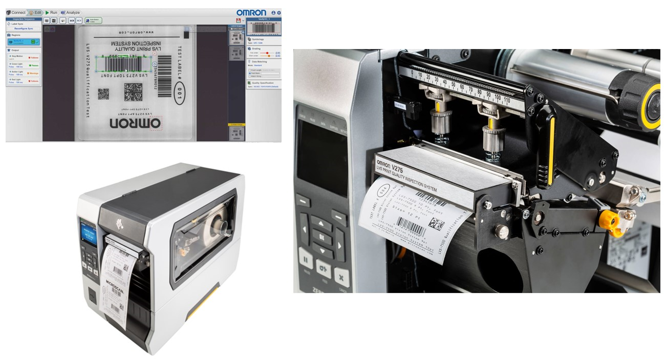

V275는 Zebra 프린터 내부에 검사 시스템을 통합해

별도의 후공정 없이 출력되는 라벨을 바로 검사합니다

라벨을 출력한 뒤 다른 검사기로 이동하거나

작업자가 별도로 확인하는 검사 공정을 줄일 수 있습니다

Zebra Printer + Print Quality Inspection 통합

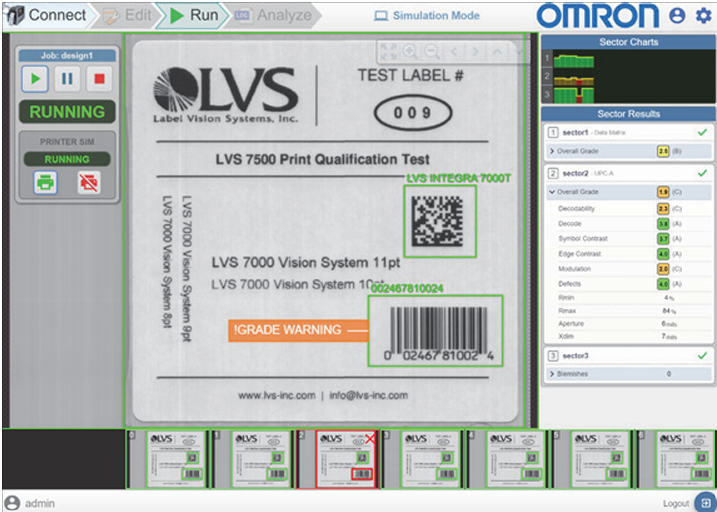

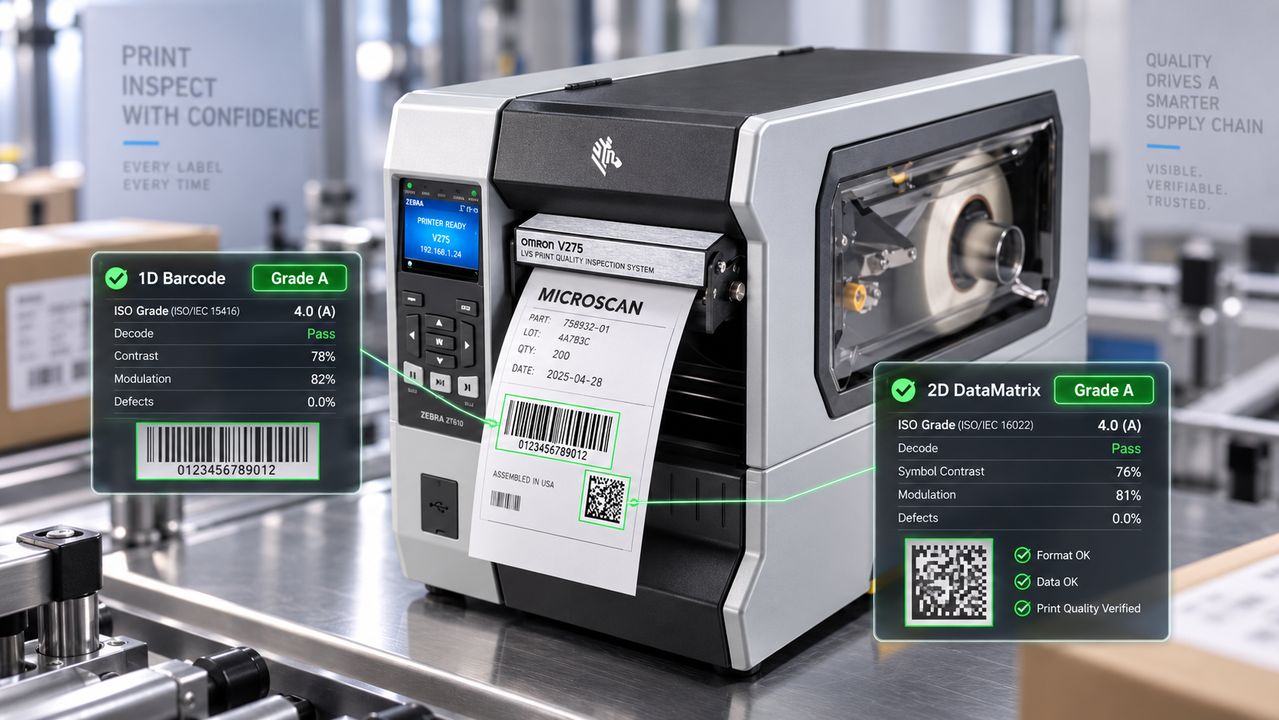

MAIN FEATURE 02
읽히는 바코드가 아니라

품질이 검증된 바코드를 출력합니다

V275는 1D·2D 바코드가 단순히 판독되는지만 확인하는 것이 아닙니다

1D 바코드는 ISO/IEC 15416

2D 코드는 ISO/IEC 15415 기준으로 인쇄 품질을 평가합니다

ISO/IEC 15416 · ISO/IEC 15415 Barcode Verification

MAIN FEATURE 03

LOT와 유효기간까지

출력된 내용이 맞는지 확인합니다

바코드 품질만 정상이라고 라벨 전체가 정상인 것은 아닙니다.

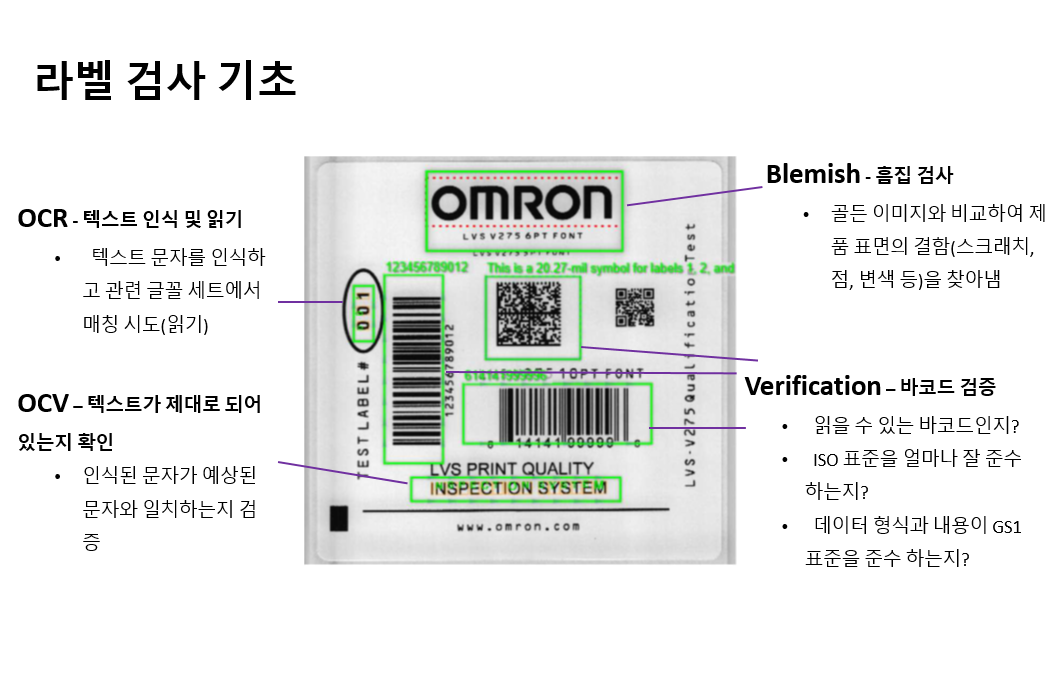

OCR·OCV를 활용해 LOT 번호, 유효기간, Serial Number 등의 문자를

확인하고 예상 데이터와 비교할 수 있습니다

OCR · OCV · Expected Data Validation

MAIN FEATURE 04
코드와 문자뿐 아니라

라벨의 인쇄 상태까지 검사합니다

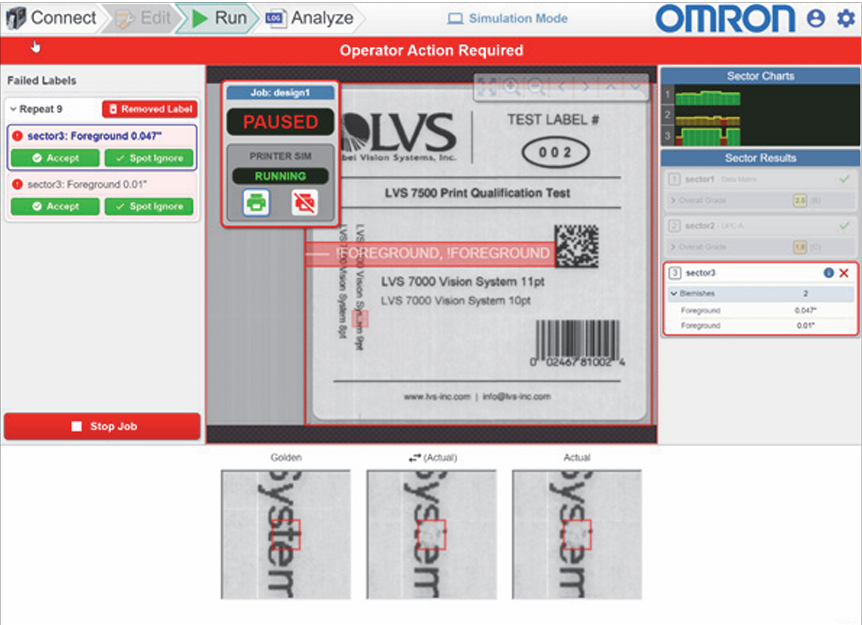

문자 손상, 인쇄 누락, 고정 심볼과 그래픽 영역의 결함 등

바코드 판독만으로 확인하기 어려운 라벨 인쇄 문제까지 검사할 수 있습니다

Text · Symbol · Graphic Blemish Detection

MAIN FEATURE 05

검사 결과뿐 아니라

작업 이력까지 기록합니다

검사 결과를 저장하고 사용자 권한과 Audit Trail을 통해

주요 작업 이력을 관리할 수 있습니다.

품질 관리와 규제 대응에 필요한 검사 기록을 확인하고 보관할 수 있습니다

Audit Trail · User Access · Inspection Archive

CENTRALIZED MANAGEMENT

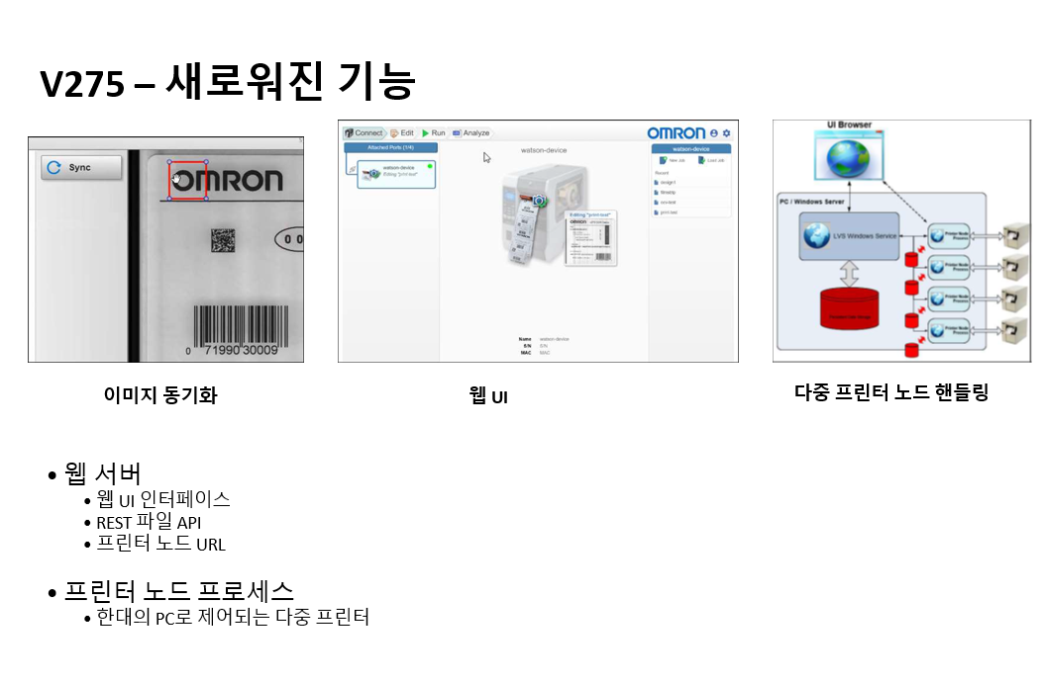

여러 프린터의 검사를 하나의 시스템에서 관리합니다

V275 서버에서 검사 데이터를 처리하고 웹 기반 클라이언트를 통해 검사 조건과 결과를 관리할 수 있습니다

하나의 서버에서 최대 4개의 출력&검사를 구성할 수 있습니다

STATION 01 V275 Print & Inspect 라벨 출력 · 검사
STATION 02 V275 Print & Inspect 라벨 출력 · 검사
STATION 03 V275 Print & Inspect 라벨 출력 · 검사
STATION 04 V275 Print & Inspect 라벨 출력 · 검사
↓
V275 SERVER 검사 처리 및 데이터 중앙 관리

최대 4개의 Print & Inspect Station에서 생성되는 검사 데이터를 하나의 Server에서 관리합니다.

↓
WEB CLIENT 검사 설정 · 결과 확인 · 리포트 관리

Web 기반 Client를 통해 검사 조건과 결과 및 품질 데이터를 확인할 수 있습니다.

MULTI STATION
하나의 V275 Server에서 최대 4개의 Print & Inspect Station 관리
WEB UI
Web 기반 Client를 통한 검사 설정 및 결과 확인
DATA
검사 결과 · 품질 데이터 · 검사 이력 중앙 관리
REPORTING
검사 결과 확인 및 품질 리포트 관리

APPLICATION

라벨 오류가 규제와 품질 문제로 이어지는 생산환경에 적용됩니다

바코드와 문자 정보의 정확성이 중요한 산업에서 라벨이 출력되는 단계부터 품질을 관리할 수 있습니다

MODEL SELECTION

라벨 폭과 프린터 운용 방식에 맞는 V275 모델을 선택하세요

100mm 및 150mm급 검사 폭과 프린터 운용 방식에 따라 적합한 모델을 구성할 수 있습니다

ZT610 기반 · 검사 폭 100mm
100mm 폭 라벨 환경에 대응하는 V275 ZT610 기반 모델
모델 V275-P46Z61030-CC V275-P46Z6103P-CC V275-P46Z61060-CC V275-P46Z6106P-CC
유형 인라인 인쇄
품질 검사 시스템		 인라인 인쇄
품질 검사 시스템		 인라인 인쇄
품질 검사 시스템		 인라인 인쇄
품질 검사 시스템
특수 기능 OCR / OCV
결점 검사 		OCR / OCV
결점 검사 		OCR / OCV
결점 검사 		OCR / OCV
결점 검사
코드 유형 2D 및 1D 코드 2D 및 1D 코드 2D 및 1D 코드 2D 및 1D 코드
2D 검증 X-Dim 10.0 mil 10.0 mil 10.0 mil 10.0 mil
시야 폭 100mm 폭 100mm 폭 100mm 폭 100mm
장착 프린터 통합 프린터 통합 프린터 통합 프린터 통합
센서 600 dpi
라인 스캔 카메라 		600 dpi
라인 스캔 카메라 		600 dpi
라인 스캔 카메라 		600 dpi
라인 스캔 카메라
프린터 작동 연속
분리 		연속
떼어내기 · 벗기기 · Present 		연속
분리 		연속
떼어내기 · 벗기기 · Present
ZT620 기반 · 검사 폭 150mm
보다 넓은 라벨 검사가 필요한 환경을 위한 V275 ZT620 기반 모델
모델 V275-P86Z62030-CC V275-P86Z6203P-CC
유형 인라인 인쇄
품질 검사 시스템 		인라인 인쇄
품질 검사 시스템
특수 기능 OCR / OCV
결점 검사 		OCR / OCV
결점 검사
코드 유형 2D 및 1D 코드 2D 및 1D 코드
2D 검증 X-Dim 10.0 mil 10.0 mil
시야 폭 150mm 폭 150mm
장착 프린터 통합 프린터 통합
센서 600 dpi
라인 스캔 카메라 		600 dpi
라인 스캔 카메라
프린터 작동 연속
분리 		연속
떼어내기 · 벗기기 · Present
※ 모델별 지원 라벨 폭과 프린터 작동 방식이 다르므로 실제 적용 시 라벨 크기와 운용 조건을 확인해 모델을 선정합니다.

SPECIFIATIONS

V275 주요사양

제품 유형
In-Line Print Quality Inspection System
Printer
Zebra ZT610 / ZT620
Printer Resolution
300 dpi / 600 dpi ※ 모델별 상이
검사 방식
100% In-Line Label Inspection
Barcode
1D / 2D Code Verification
최소 1D X-Dimension
6.6 mil / 0.168 mm
최소 2D Cell Size
10 mil / 0.254 mm
Barcode 품질 기준
ISO/IEC 15416 · ISO/IEC 15415
Verification 기준
ISO/IEC 15426-1 · ISO/IEC 15426-2
OCR / OCV
문자 판독 및 예상 데이터 비교 · 최소 5 pt
Blemish Detection
인쇄 누락 · 문자 및 그래픽 결함 검사 · 최소 약 5 mil / 0.126 mm
최대 검사 폭
ZT610 : 104 mm   /   ZT620 : 168 mm
최대 Web Width
ZT610 : 114 mm   /   ZT620 : 180 mm
최소 검사 폭
25 mm
Label Length
최소 20 mm / 최대 305 mm
최대 출력 · 검사 속도
최대 305 mm/s ※ 프린터 및 해상도 모델별 상이
Printing Method
Direct Thermal / Thermal Transfer
Printer Operation
Continuous · Tear-Off · Peel / Present ※ 모델별 지원 범위 상이
Network
Gigabit Ethernet
Camera Power
IEEE 802.3af PoE
Management
Web UI · Inspection Log · Reporting · Audit Trail
※ 지원 프린터 해상도와 검사 속도 및 프린터 운용 방식은 V275 모델에 따라 달라집니다.
※ 최대 검사 폭은 공식 사양 기준 ZT610 모델 104 mm, ZT620 모델 168 mm입니다.
※ 실제 적용 가능 여부는 라벨 크기와 바코드 X-Dimension, 문자 크기 및 출력 속도를 기준으로 검토해야 합니다.

FAQ

자주 묻는 질문

V275는 Zebra ZT610·ZT620 프린터에 검사 시스템이 통합된


Print & Inspect 방식으로 라벨 출력과 품질 검사를 하나의 시스템에서 수행합니다

아닙니다


1D·2D 바코드 품질을 ISO 기준으로 평가하고 OCR·OCV 및 인쇄 결함 검사까지 함께 구성할 수 있습니다

UDI, LOT, 유효기간, Serial 등의 문자와 코드 검사를 구성할 수 있으며 검사 결과와 Audit Trail을 활용해 품질 관리 프로세스를 지원할 수 있습니다

하나의 V275 Server에서 최대 4개의 Print & Inspect Station을 구성할 수 있습니다

필요한 라벨 폭과 코드 및 문자 크기, 프린터 운용 방식에 따라 적합한 ZT610 또는 ZT620 기반 모델을 선택합니다.

라벨 출력과 검증을

하나의 시스템으로 바꿀 수 있을까요?

현재 사용 중인 라벨 크기와 출력량, 바코드·문자 검사 항목과

필요한 품질 관리 기준을 알려주시면


V275 적용 가능 여부와 적합한 모델 구성을 안내해드립니다

--
